Circuitos pré-amplificadores para microfones de eletreto e microfones dinâmicos




Microfone BM800

 O microfone BM800 tem a resposta de frequência personalizada, fornece inteligibilidade vocal e nitidez; padrão de microfone unidirecional, minimiza o ruído ao redor; com uma montagem de corpo metálico, o suporte possui um ajuste de ângulo com botão de travamento; tampa de espuma anti-sopro, protege o microfone e capta bem o som; adaptador de parafuso padrão, fácil de montar todo o suporte de microfone padrão. Elemento de microfone condensador grande para gravações suaves. A resposta de freqüência suave e estendida é excelente para canto, fala e instrumentos. O interruptor de proteção contra sobrecarga, minimiza a distorção de fontes sonoras altas. O interruptor de redução de ruído reduz o ruído da sala.

*****************************************************************************

Os sinais do microfone geralmente são fracos demais para serem transportados para as unidades, por exemplo, misturando consoles e dispositivos de gravação com força suficiente. Os pré-amplificadores aumentam o sinal do microfone para o nível da linha (ou seja, a quantidade de potência do sinal necessária para esse tipo de equipamento), oferecendo ganho constante e também protegendo contra distúrbios induzidos que, em qualquer outro caso, podem distorcer o sinal.
A tensão de saída para um microfone dinâmico é bastante baixa, geralmente na faixa de 1 a 100 microvolt. Um pré-amplificador de microfone aumenta esse valor em até 70 dB, para praticamente qualquer lugar até 10 volts. Esse sinal mais poderoso pode ser usado para operar circuitos de equalização dentro de um mixer de áudio, para obter resultados de som externos e também para somar alguns outros sinais para produzir um mix de áudio para gravação de áudio ou áudio ao vivo.

Lista de materiais

R1 = 100 k predefinidos
R2 = 47 k
R3 = 82 k
R4 = 560
R5 = 4,7 k
R6 = 680Ω
R7 = 680Ω
R8 = 100Ω
R9 = 47 k
R10 = 100 k
R11 = 100 k
C1 = 390 nF poliéster
C2 = 10 μF eletrolítico
C3 = 1 μF poliéster
C4 = 1 μF poliéster
TR1 = BC547
TR2 = BC547

Descrição do circuito

Usando apenas um par de NPN's BC547 ou equivalente, e através de um circuito diretamente acoplado, podemos fazer um circuito de pré-amplificador para amplificar os sinais de microfone em um sinal com amplitude muito forte.

CARACTERÍSTICAS TÉCNICAS deste pré-amplificador:
Necessário Tensão de alimentação 9 a 18 V
Consumo de corrente em 12 V 1,5 mA
Sinal de entrada mínimo 30 mVpp
Sinal máximo de saída em 12 V 7,5 Vpp
Largura de banda 10 Hz a 40 KHz
Ganho médio 250

Projeto de PCB e layout de componentes

*****************************************************************************

Pré-amplificador de alto ganho

O circuito de pré-amplificador de alto ganho é de construção em torno de um baixo consumo de energia transistor NPN que é aqui configurado no modo de emissor comum utilizando auto viés ou emissor de polarização. Esse método de polarização é usado porque produz excelente estabilidade do ponto de operação.

R 1 = 180 KΩ
R 2 = 33 KQ
R 3 = 3,9 KΩ
R 4 = 1 KΩ
C 1 , C 3 = 10 µF, 25V (Capacitor eletrolítico)
C 2 = 100 µF, 6V (Capacitor eletrolítico)
T 1 = BC548 (transistor amplificador NPN de silício)
NOTA* Eu particularmente dispenso o uso do capacitor C3, pois em determinadas frequências ele atenua o ganho, como se fosse um filtro passa banda, sem este componente o ganho permanece o mesmo independente da frequencia do sinal de áudio

*****************************************************************************

CONFIRA OS DETALHES E EXPLICAÇÃO DO PROJETO ACIMA NESTE VÍDEO:

LOGO ABAIXO TEMOS O MESMO PROJETO PREPARADO PARA UTILIZAR MICROFONE DE ELETRETO:

*****************************************************************************

Amplificador para Microfone

Este circuito foi obtido numa Elementary Electronics de 1980. A revista não mais existe, mas a idéia básica do circuito pode ser aproveitada com a utilização de um transistor BC548 ou equivalente. O circuito consiste num amplificador para microfone. Intercalado entre o microfone e a entrada do equipamento de áudio ele aumenta o nível do sinal, daí a denominação original de booster (reforçador). Na verdade, podemos dizer que se trata de um pré-amplificador, termos mais comum entre nós. O circuito tanto pode ser alimentado com 9 V de uma bateria como 12 V da bateria do carro, se for este o uso. Como o consumo é muito baixo, a autonomia de uma bateria será muito grande. Pode-se acrescentar uma chave que comuta a entrada, deixando o sinal passar diretamente sem reforço, caso isso seja necessário. A entrada é de média impedância e a saída fornece um sinal de algumas centenas de milivolts, o suficiente para excitar amplificadores de áudio comuns. (fonte: Newton Braga)

*****************************************************************************

Circuito Amplificador de Áudio alimentado por uma Pilha

Atualmente existe uma tendencia a se trabalhar com tensões baixas, principalmente 3v ou menos. A maioria dos circuitos disponíveis trabalhas com tensões de 5volts acima. Aqui está um circuito bem legal, um amplificador de áudio que é alimentado por apenas 1,5V ou uma pilha comum, seu consumo é de apenas 300µA , o ganho pode chegar a 20x e a impedância de entrada é de 100k.

O ajuste de ganho é feito por p1, que pode ser um trimpot ou potenciômetro.

(Fonte: Circuito e Informação Volume 2 Newton C Braga)

*****************************************************************************

Pré amplificador com ganho selecionável

Um microfone de eletreto capta os sinais de áudio, e os aplica através de um capacitor de acoplamento à base de um transistor amplificador. Esse transistor, irá pré-amplificar o sinal presente em sua base, de forma que no seu coletor tenhamos um sinal com uma amplitude mais elevada. Um resistor de 4,7K faz a polarização do eletreto e outro resistor de mesmo valor, a polarização do coletor do transistor. Dois resistores de 470K associados em série, definem o ganho (fator de amplificação) do transistor; note que um deles possui uma chave em paralelo.

Esta chave serve para controlarmos o ganho deste circuito; se formos ligá-lo em um computador talvez seja melhor manter a chave aberta (para ter um maior ganho); se formos ligá-lo em um amplificador comum, talvez seja melhor manter a chave fechada (para obter menor ganho). De qualquer forma pode-se alterar a posição da chave da maneira que melhor convier, afim de evitar a microfonia. Dois capacitores eletrolíticos fazem os acoplamentos necessários; um acopla o eletreto à base do transistor e o outro acopla o coletor do transistor a entrada do computador ou amplificador. Este circuito todo é alimentado por uma bateria de níquel cádno (recarregável).

Uma chave do tipo HH faz a comutação do eletreto entre a entrada do pré-amplificador e a saída geral do circuito. Através dessa chave é possível selecionar: se o áudio do microfone de eletreto vai ser pré-amplificado por este aparelho; ou se vai ser injetado diretamente a saída do aparelho sem a pré-amplificação. Se a chave for selecionada para funcionar sem a pré-amplificação; então não é possível ligar o aparelho na entrada auxiliar (ou de baixa impedância) de amplificadores comuns. Nem mesmo na entrada própria para microfones funcionaria. Porque o eletreto estaria sendo ligado diretamente a entrada de um amplificador, sem ser polarizado corretamente. Para um eletreto funcionar, é preciso que ele seja polarizado corretamente, essa é a função do resistor de 4,7K que está ligado entre o eletreto e o +B da alimentação. Fonte: www.turchiellows.xpg.com.br

*****************************************************************************

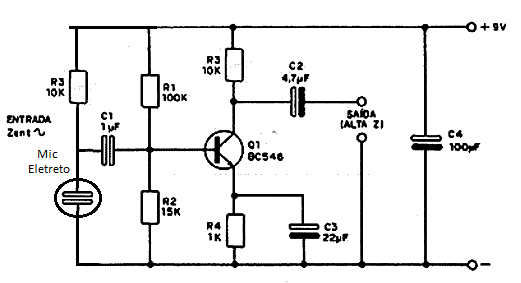

Em nossos projetos com mike de ganho utilizamos um circuito  semelhante a este exemplo logo abaixo:

A unica observação é a retirada do capacitor C3, com isso o range de resposta de frequência fica amplo, ideal para sinais de áudio de alta fidelidade.
