quarta-feira, 27 de dezembro de 2017

Confira como configurar seu rádio rp80

Neste artigo veremos como configurar seu rádio rp80 e semelhantes.



sábado, 9 de dezembro de 2017

Confiram a entrevista sobre nosso projeto de interface rádio celular


Esquemas elétricos dos amplificadores lineares MAC

Esquemas elétricos dos amplificadores lineares MAC







Manual de instruções da MAC L 120


sexta-feira, 6 de outubro de 2017

Propagação de rádio

domingo, 1 de outubro de 2017

Propagação agora

terça-feira, 26 de setembro de 2017

Fazer um retorno no rádio PX


Ligando um resistor de 100 ohms do negativo do rádio para o negativo do conector da caixa de som externa você conseguirá obter o áudio de sua transmissão, este procedimento vale para a linha de rádios PX mais comum, Voyager, Alan, Cobra.

Pode se também, alterar o valor deste resistor, aumentando se o valor do resistor, o volume do retorno fica baixo, diminuindo se o valor do resistor, o volume do retorno aumenta.


sábado, 12 de agosto de 2017

Ajustes rádio CRE8900


W500 cubo = FM / FM Dev.
W501 = AM Mod. Nível / AM Mod-nível
W502 = SSB Bal.-Mod. / SSB Carr.-supp.

W2 = preset AM / FM preset SQ / AM / FM SQ
W3 = SSB predefinido SQ / SQ SSB predefinido
W4 = AM / FM S-meter
W5 = SSB S- metros
W6 = SSB Poder ALC
W7 = amplificador operacional / Viés final (Q15 , Q16):!:

W9 = viés operando motorista / condutor (Q17) ::
W10 = AM Mod limitador / AM Mod limitador.
W11 = AM / FM de potência (série) Após a modificação (W14), apenas W11 AM - poder

W13 = SSB poder / SSB poder Hi
W14 = desempenho FM poder / FM Hi (n / c) [modificação] ::!
TC1 = SWR direcional acoplador / SWR Ponte


sábado, 15 de julho de 2017

Manuais de Serviço RM ITALY

Neste post, temos alguns links para o download dos manuais de serviço de amplificadores lineares (amplificadores de RF) do fabricante RM Italy.











terça-feira, 4 de julho de 2017

FONTE ESTABILIZADA 45 AMPERES

Assista o vídeo e confira este projeto, fonte estabilizada ajustável, tem medidor de tensão e corrente da rede, medidor de tensão e corrente de saída, medidor de temperatura, ventilação automática, logo abaixo temos o diagrama do projeto.















sexta-feira, 23 de junho de 2017

Amplificador bilinear ALAN 777 PLUS

Neste artigo vamos conhecer um equipamento muito popular, trata se do amplificador bilinear Voyager VB777PLUS.
Este amplificador é muito utilizado por rádio operadores na faixa dos 11 metros (faixa do cidadão), em alguns casos, também utilizado por radioamadores, que utilizam o mesmo na faixa dos 10 metros.
Com o atrativo de fácil instalação e preço acessível, este amplificador, faz parte da maioria das estações móveis e fixas.
Existem vários modelos semelhantes à este no mercado, alguns inclusive, compartilham o mesmo circuito, como é o caso da CTE ALAN 777plus e a 777mk2.
Esta segunda, possui sistema de ventilação forçada. Existe também a Voyager 777plus com um gabinete maior,
e ventilação forçada no gabinete na parte inferior.
Logo abaixo temos a Voyager VB777PLUS com gabinete maior.
Sua robustez e versatilidade são pontos fortes nos três modelos, mas devemos ressaltar que, o sistema irradiante (antena) não deve apresentar uma estacionária acima de 2.0, visto que um aquecimento demasiado poderá forçar os transistores de saída.
O tanque final é composto por dois transistores SD1446, que trabalham em push-pull gerando uma potência real em torno dos 180 watts em portadora continua e 250 watts em SSB.
O consumo de corrente com alimentação em 13,8Volts é da ordem de 23 amperes em SSB e 20 amperes em portadora continua (AM).
A montagem do amplificador é feita em uma placa de fenolite, bem desenhada e com uma camada de solda por toda a face cobreada.
Outro ponto positivo é o pré amplificador, que atua quando o sistema está em modo de recepção, amplificando o sinal recebido pela antena das demais estações.

Este botão aciona um amplificador interno que recebe o sinal proveniente da antena, amplifica e o envia para o transceptor, auxiliando na recepção de sinais de estações muito distantes.
Existem ainda algumas opções de alterações que podem ampliar os recursos deste aparelho. Um deles é a alteração no range de frequência, onde originalmente (transistor SD1446) vai de 26 a 30 MHZ, esta característica, na maioria dos amplificadores, ocorre pelo modelo de transistor utilizado,com a substituição dos​ transistores de saída pelos MRF455, o amplificador para a operar de 3 a 30 MHZ, muito útil para usuários Radioamadores, que operam em frequências dentro dessa faixa.
Outra opção de trânsitor para este amplificador é o SD2879, este além de expandir o range de frequência de 3 a 30 MHZ ainda acrescenta 40 watts a mais na saída, totalizando 220 watts de portadora contínua (AM).
Logo abaixo temos o diagrama eletrônico do amplificador bilinear.








domingo, 14 de maio de 2017

Simples Interface de repetidoras


Logo abaixo você irá conferir o projeto concluído.



Inscreva-se em nosso canal de vídeos no YouTube e acompanhe as novidades e os nossos projetos.
Forte abraço e que o Senhor Jesus continue nos abençoando sempre!

sexta-feira, 5 de maio de 2017

Wattímetro feito em nosso laboratório


terça-feira, 18 de abril de 2017

Expansão do range de frequência rádios Motorola


sábado, 18 de março de 2017

Manutenção fonte Usina Spark 120

Neste vídeo conheceremos a fonte automotiva Usina Spark 120, os componentes e os detalhes da manutenção.
Foram trocados os diodos retificadores da entrada AC (diodos 6A10) , foram trocados os transistores chaveadores (IGBT 4063D), foi trocado o CI driver (IR 4427).
Inscreva-se em nosso canal de vídeos e acompanhe as novidades.


domingo, 12 de fevereiro de 2017

Manutenção rádio Motorola GM 300

Olá, neste vídeo veremos a manutenção de um rádio Motorola GM300, o rádio apresentava interrupção do áudio durante a transmissão.
Este problema é causado por excesso de alimentação na entrada do circuito integrado amplificador de áudio do modulador, com excesso de sinal de entrada, o circuito entra em corte, pois, junto à o mesmo existe um limitador, onde o sinal é interrompido para que o modulador não sature o áudio transmitido. Neste caso, o rádio tem transmissão, potência se mantém estável, porém, sem o áudio.
Antes de intervenção na placa do rádio, um ajuste deverá ser feito no trimpot de ajuste do nível de áudio no modulador.
Confira o vídeo, inscreva se em nosso canal de vídeos no YouTube e acompanhe as novidades.
Forte abraço e Deus lhe abençoe!



sexta-feira, 13 de janeiro de 2017

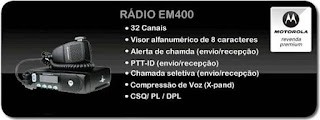

Manual de serviço do rádio Motorola EM 400

Neste artigo temos o manual de serviço do rádio Motorola EM400.
Configurações, ajustes, detalhes do funcionamento, parâmetros e muito mais.

quinta-feira, 12 de janeiro de 2017

Assista o review sobre fontes de bancada

Confira neste vídeo o funcionamento, esquema elétrico, montagem e muito mais sobre fontes de bancada estabilizadas ajustáveis.

Inscreva se em nosso canal de vídeos no YouTube e acompanhe as novidades.
Forte abraço e que Deus nos Abençoe sempre!


Segue abaixo o esquema elétrico da etapa reguladora de tensão destas fontes estabilizadas, considerando a capacidade de cada uma será a quantidades de transistores de saída.


domingo, 1 de janeiro de 2017

Manual de serviço rádio Voyager VR9000

Olá amigos, neste artigo veremos um pouco mais sobre um rádio com excelentes detalhes e ótimos recursos, abaixo você conhecerá os pontos mais importantes e poderá fazer o download do manual de serviço do rádio.















Review fonte estabilizada ajustável de bancada

Olá amigos, neste tópico veremos o review de uma fonte estabilizada ajustável de bancada, conheceremos os circuitos, os pontos mais importantes, sistema de ventilação, etapa de regulação e muito mais.
Esta fonte foi montada com peças de equipamentos que foram descontinuados, algumas foram adquiridas novas.
Esta fonte possuí um sistema de monitoramento de temperatura que, através de um led, indica a temperatura do estágio de saída.
Assista o vídeo, confira os detalhes do review.
Inscreva se em nosso canal do YouTube e acompanhe as novidades!
Forte abraço e que Deus lhe abençoe sempre!
