MANUAL DE INSTALAÇÃO VOYAGER DF 2462 SWR / MEDIDOR DE POTÊNCIA
MEDIDOR DE POTÊNCIA E SWR DF2462 é um dispositivo compacto e prático para a estação de rádio amador. Para medições SWR, o modelo DF2462 usa o método de ponte para comparar a potencia fornecida e refletida nos sistemas de antena. A operação pode corresponder com precisão e rapidez a antena para o transmissor.

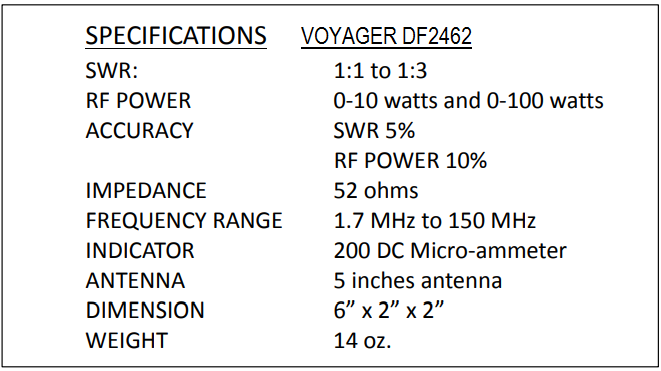

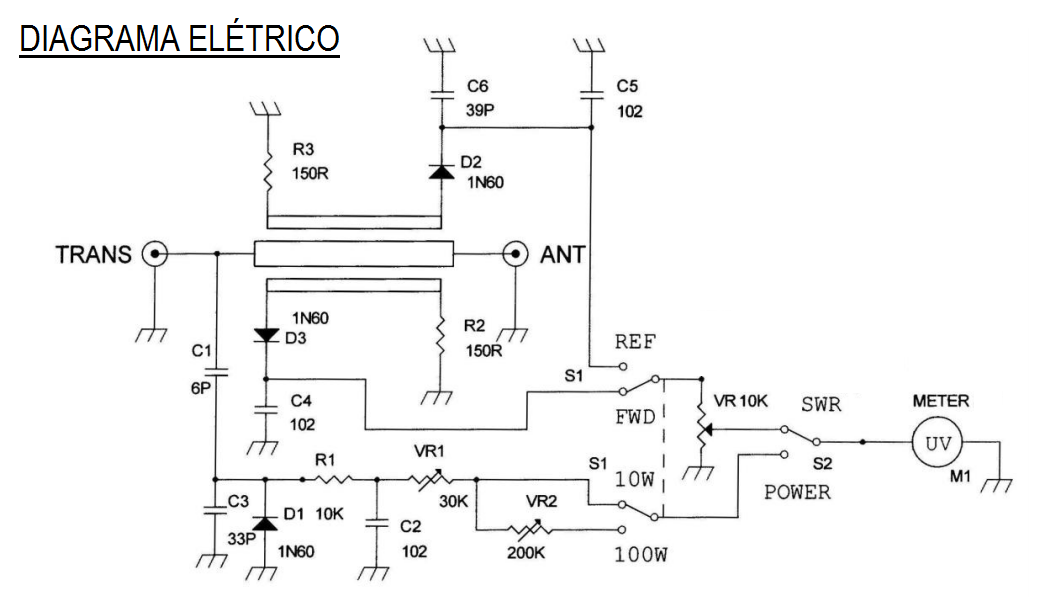

INSTALAÇÃO:
1°Desligue o transmissor e desconecte o cabo coaxial da antena na saída.
2° Conecte o conector “TRANS” à saída do transmissor e “ANT” ao conector da antena.
3° Ajuste a chave deslizante para “SWR” e “FWD”. Gire “SET & FS ADJ” no sentido anti-horário quase no mínimo
4° Ligue o transmissor, gire “SET & FS ADJ” para escala completa, posição “SET” no medidor.
5° Em seguida, coloque o botão deslizante FWD / REF em “REF” e leia a escala do medidor. O medidor dará a leitura SWR diretamente.
6° MEDIR SWR: Uma proporção de 1: 1 é a combinação ideal. Os ajustes no sistema de antena devem ser feitos de modo que o SWR seja tão baixo quanto possível. Um SWR de 1,5 é considerado satisfatório, levando em consideração as perdas de linha e ligeiro descasamento. O operador é encaminhado aos inúmeros artigos em revistas de rádio e livros que tratam de vários métodos de correspondência de diferentes tipos de antenas.
7° A potência necessária para a operação da ponte SWR depende da frequência; cerca de 25 watts de 3,5 MHz, 15 watts a 7 MHz e 5 watts a 14 MHz ou acima, proporcionalmente, menor potência em frequências mais altas.
8° MEDIR POTÊNCIA FWD: Defina o interruptor deslizante (SWR, PWR) na posição POWER e defina o interruptor deslizante de alcance (FWD, REF) para 10 watts ou posição de 100 watts, o que for adequado.
9° Quando o TX do transmissor está ligado, a agulha do medidor desvia. Leia a quantidade de deflexão na escala superior. Se a chave de faixa foi definida para a faixa de 100 watts, o valor é multiplicado por 10.
10° Para uma leitura precisa de potência, o DF2462 deve ser usado em circuitos com valores de SWR de até 1,5. O medidor diminuirá com precisão se o valor de SWR exceder 1,5
11° Sempre desligue o medidor ao removê-lo do circuito.
NUNCA desconecte o conector “ANT” durante a transmissão. A tensão gerada pode danificar o transmissor.
