ANTENA SKYLAB ALLAN CB

DESCRIÇÃO DA MONTAGEM
O material a seguir é encontrado na embalagem da antena.
1 Radial central O 13.5 com soquete para PL 259
1 Extensão para radial central
3 Radiais laterais
3 Extensões para radiais laterais O 8, cm 152
1 Fecho de borracha para radial central
3 Fechos de borracha para radiais laterais
1 Base central em alumínio
1 Base do suporte da sonda antiparasitária de alumínio
3 Suporte central de plástico de 3 vias
3 Suportes radiais de plástico
3 Radiantes
4 Parafusos autorroscantes 3 x 9
3 Parafusos de fixação 6 x 10
4 Parafusos autodrenagem 3,9 x6,5
1 Chave Allen 6 mm
3 Espaçadores de alumínio 8, 44,5 cm

Espalhe todo o material em uma superfície plana e verifique se não está faltando nenhum componente. Coloque as camadas anti-umidade na parte final dos radiais 8, cm 152 e central, 129 cm

INSTALAÇÃO DA ANTENA
1. Fixe o radial central completo à base de alumínio
2. Fixe os 3 radialinos na base pequena
3.  Posicione a unidade antiparasitária com o parafuso Allen de fixação no orifício do elemento radiante fixado na base e aperte o parafuso Allen, além de bloquear a parte superior do elemento radiante NB: O comprimento do pólo do terminal deve ser 133 cm, altere-o +  0-1 cm para realizar uma calibração fina
4. Insira o espaçador montado anteriormente
5. Conecte a união PL 259 ao SO 239 da base de alumínio Parafusos auto-roscantes 3.9x13 Trigo 6x10
6. Fixe a base no poste
7. Monte e aperte com parafusos auto-atarraxantes 3  , 9x 1313 radial 011, 129 cm na base
8. Levante o poste até a altura da face
9. Aperte com parafusos auto-roscantes 3,9 x 6,513 radial 8, 152 cm
10. Verifique usando um rosemeter  e a montagem está bem feita N.B .: monte a antena pelo menos 3 mt.  de altura e 3 mt.  distância dos objetos circundantes: para evitar a infiltração de água no radial central, é aconselhável cobrir a junta radial com uma fita plastificada
CARACTERÍSTICAS TÉCNICAS
Característica da impedância: 52 Ohm 1/4 de onda
Frequência de trabalho: 26 + 28 MHz ROE: 1: 1,1 1: 1,5
Ganho comparado ao radial isotrópico: 7dB
Potência máxima aplicável: AWG 800W
Resistência radial ao vento máx. 120 Km / h
Altura da antena: 5,50 mt

O material usado na construção da antena é o alumínio especial.
As conexões entre a base da antena e os radiais laterais foram projetadas para obter, além de características elétricas excepcionais, até resistência máxima a agentes atmosféricos.
O conector de saída tipo SO 239 é um novo tipo, de fato,  Além de garantir um isolamento perfeito entre o pólo ativo e os radiais de massa, ele garante perfeita resistência mecânica que permite suportar até as tensões de um furacão.
A inclinação particular dos radiais foi projetada para alcançar a máxima penetração na transmissão e a melhor sensibilidade.



quarta-feira, 13 de novembro de 2019

MANUAL DE SERVIÇO RÁDIO AQUARIO RP80













segunda-feira, 11 de novembro de 2019

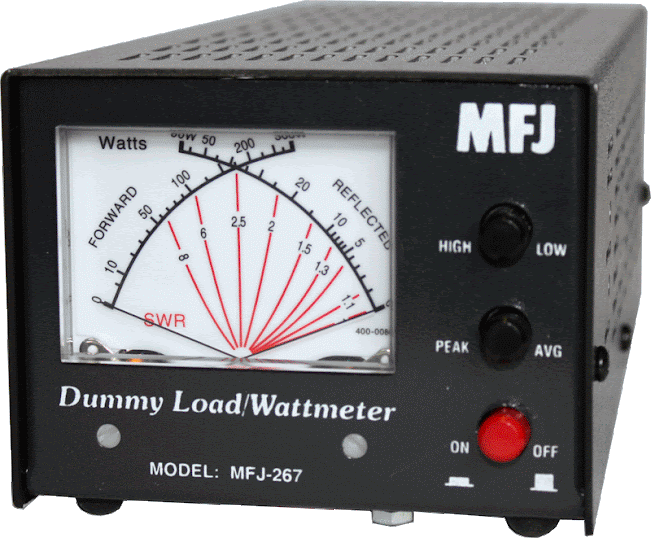

MANUAL DE INSTRUÇÕES CARGA NÃO IRRADIANTE 1.8 A 60MHZ - 1500W - MFJ 267



INTRODUÇÃO
O MFJ-267 é um acessório versátil da estação. Combina um SWR / Wattímetro de leitura de pico verdadeiro e um circuito seco de 50 ohm carga simulada com uma cobertura de frequência de 1,8 a 54 MHz. O wattímetro permite que você leia potência true-peak (PEP) ou média (AWG) com apenas um toque de um botão. Ele também exibe a potência direta / refletida e a SWR na agulha cruzada do medidor.
O MFJ-267 possui duas faixas de potência que são selecionadas por chave. As faixas de potência são de 300/3000 watts para a frente e 60/600 watts refletidos.
O medidor lê SWR de 1: 1 a 8: 1. O wattímetro pode ser comutado entre a carga fictícia ou uma antena externa através de uma chave na parte posterior do equipamento. A carga fictícia de 50 ohms funciona para DC de 60 MHz.
O SWR está abaixo de 1,3: 1 a 30 MHz. É capaz de manuseando 100 watts por 10 minutos ou 1,5 kW por 10 segundos.

INSTALAÇÃO


1. Uma fonte de energia deve estar conectada para o medidor de potência operar. Conecte uma fonte de alimentação de 12 Vcc ao traseira do sintonizador marcado 12VDC. Este método fornecerá energia para o medidor. A tomada do painel traseiro aceita um plugue coaxial de 2,1 mm com o condutor central positivo (+) e a luva externa negativa (-) para lâmpadas de alimentação e circuitos de medição.

2. Localize o wattímetro em um local conveniente na posição de operação.

3. Instale o MFJ-267 entre o transmissor e a antena desejada. Use coaxial de boa qualidade cabo (como RG-8 / U) para conectar o transmissor (ou amplificador) ao conector do painel traseiro marcado ENTRADA.

4. Conecte a antena ao conector marcado OUTPUT.


THE WATTMETER

O MFJ-267 deve ter uma fonte de energia ou o medidor não funcionará. A energia pode ser fornecida por um alimentação externa de 12 Vcc (somente terra negativa) A faixa de potência direta e refletida em escala completa é controlada pelo interruptor HIGH / LOW, selecionando HIGH (3000 watt) ou LOW (300 watt).
Se o seu transmissor funcionar com mais de 300 watts de potência de pico, defina este interruptor para a posição ALTA (3000 watts) (pol).
Se o seu transmissor tiver menos de 300 watts de pico de saída, defina este interruptor para a posição LOW (300 watts) (saída). A potência de pico de envelope (PEP) é medida colocando o botão PICO / AVG na posição PICO (in).
Os valores de pico e potência média são iguais aos portadores não modulados constantes, como CW de chave fechada, RTTY, FSK ou FM. A leitura do medidor nesses modos será a mesma nos modos de pico ou médio. No SSB, o a proporção de PEP / potência média varia de acordo com diferentes características de voz e modulação.
Com a maioria das vezes, a leitura do PEP é três a cinco vezes maior que a leitura média da potência de voz. A força de avanço é exibida na escala do medidor de avanço à esquerda. Esta escala é calibrada de 0 a 300 watts e é lido diretamente na posição LOW (300 watts). Cada piquete (marca de escala) representa 5 watts abaixo 10 watts, 10 watts entre 10 e 100 watts e 25 watts entre 100 e 300 watts. No ALTO (3000 watts) posição, multiplique a escala de potência direta 10 vezes (EXEMPLO: 50 = 500 e 150 = 1500 watts).
A potência refletida é lida na escala do medidor refletido à direita. A potência refletida em escala total é de 60 watts quando o interruptor do medidor está na posição BAIXA e 600 watts na posição ALTA. Esta escala é marcada com um piquete cada um watt abaixo de 10 watts e a cada 5 watts acima de 10 watts. Essa escala também é multiplicada por 10 quando usando a posição de energia do medidor ALTO. As leituras de potência são mais precisas na metade superior das escalas do medidor.
Ao medir a potência com menos do que a combinação perfeita, subtraia a energia refletida da energia direta. O resultado será o verdadeiro poder. O SWR é lido diretamente de nove curvas vermelhas do SWR que variam de 1: 1 até o infinito. O SWR é medido por observando o ponto em que os ponteiros do medidor para frente e refletido se cruzam. O SWR é indicado pelo vermelho curva mais próxima do ponto de cruzamento do ponteiro. Nenhuma sensibilidade à SWR complicada ou demorada são necessários ajustes com esse método. O medidor de energia é iluminado por uma lâmpada interna.
O medidor requer energia de um 12 Vdc externo fonte. Uma tomada do painel traseiro aceita um plugue coaxial de 2,1 mm com o condutor central positivo (+) e o manga externa negativa (-) para alimentar lâmpadas e circuitos de medição. Um interruptor ON / OFF liga o medidor lâmpada apagada e ligada.

THE DUMMY LOAD

O MFJ-267 possui uma carga fictícia resistiva resfriada a ar. Essa carga do resistor é capaz de lidar com alta cargas de RF de curto prazo. É necessário um período de resfriamento razoável para impedir que o resistor se torne danificado permanentemente. O período de resfriamento precisa ser de 10 a 20 vezes o uso da carga. Antes da operação, familiarize-se com a curva POWER CAPABILITY para que o superaquecimento do resistor seja evitado.








TRADUZIDO POR LIONEL SANTANA
LICOTELECOM ASSIS-SP
NOVEMBRO 2019

terça-feira, 5 de novembro de 2019

Phantom power

NESTE ARTIGO TEMOS O DIAGRAMA DE UM PROJETO PARA ALIMENTAR MICROFONES QUE PRECISAM DE TENSÃO "PHANTOM POWER" PARA FUNCIONAR.







sábado, 5 de outubro de 2019

PINAGEM CONECTORES RÁDIOS PX E BANDA CORRIDA







terça-feira, 13 de agosto de 2019

RIB PROGRAMAÇÃO RÁDIOS ICOM IC F320





terça-feira, 6 de agosto de 2019

MODS POTÊNCIA E MODULAÇÃO RÁDIOS PX

SuperStar 3900


+ 10 KHz Jump Switch
<ALTURA = 305 WIDTH = 393>
1) Obtenha um comutador SPST e monte-o no rádio.
2) Encontre o IC 6 e 7 pelo chip PLL. Você verá J68 e J 69
3) Solde um fio de um lado do interruptor para J68.
4) Soldar um fio do outro lado do interruptor para J69.
5) É isso aí. Flip o interruptor para pular um canal.
Clarificador Aberto
1) Encontre D75 e R135 e corte uma extremidade deles.
2) Na parte de trás do botão do clarificador, siga o fio verde até a placa do PC. Corte este fio da placa de circuito impresso.
3) Agora Soldar este fio para uma fonte constante 8VDC, como o coletor de TR41.
4) Pegue o fio amarelo e corte-o no botão. Tape este fio não é necessário.
4) Isso deve fazer o rádio TX / RX na mesma freqüência.
10 Meter Mod
<ALTURA = 305 WIDTH = 393>
1) Encontre IC7 ny o chip PLL.
2) Obtenha um comutador SPST e monte-o no rádio.
3) Soldar um fio de um lado do interruptor ao pino # 13.
4) Soldar um fio do outro lado do interruptor para o pino # 12.
5) É isso aí. Coloque o rádio na 'Banda D' e então aperte o botão para pular para 28.300 a 28.500.
Tweak e pico
Limitador de áudio - corte R249
AM Power - VR13
SSB poder - VR12




    Cobra Mods
      Potência de modulação de rádio
    7 PLUSVR4 ou CUT D8L11, L12, L13
    10 PLUSVR4 ou CUT D8L11, L12, L13
    18 LTDCUT D13 ou CUT R84L7, L6, L5
    18 MAISCUT D12L 7
    18 RVRV501 ou CUT D502L304, L305, L306
    19CUT D11L5, L8, L9
    19 GTLVR6 ou CUT D9L15, L16, L17
    19 LTDVR6 ou CUT D9L15, L16, L17
    19 CLASSIC LTDVR4 ou CUT D7L7, L8
    19 milhõesREMOVER C73L8, L5, L3
    19 PLUSRV501 ou CUT C511L305, L306
    19 PLUS (estojo de plástico)RV4 ou CUT D8L11, L12, L13
    19 XSCUT D105
    20 B & KCORTAR CD20 e CD21T11, T10, C60
    20 LTDCUT D13
    20 MAISRV501 ou CUT C511L305, L306
    20 PLUS (estojo de plástico)RV4 ou CUT D8L11, L12, L13
    21REMOVER C105 E C106T11, T10, C60
    21A (antigo)CUT D24L9, L8
    21 GTLVR5 ou CUT D9L13, L10, L9, L8
    21 LTDVR5 ou CUT D9L13, L10, L9, L8
    21 CLASSIC LTDVR4 ou CUT D7L7, L8
    21 PLUSCORTAR 1.5K res. ao lado de TR34L12, L10
    21 XVR207 ou CUT D212L212, L214
    21 XLRRT4 ou CUT D13L15, L12, L11
    23 MAISRV501 ou CUT D502L304, L306, L307
    25 GTLVR5 ou CUT D9L13, L10, L9, L8
    25 LTDVR5 ou CUT D9L13, L10, L9, L8
    25 CLÁSSICO LTDVR5 ou CUT D9L10, L9, L8
    25 PLUSCORTAR 1.5K res. ao lado de TR34L12, L10
    26CUT D24L7, L8
    28 ACORTAR CD28 E CD29T12, L2, L5
    29 A (VELHO)CUT D24L7, L8
    29XLRVR5 ou CUT D14L15, L12, L11
    29 GTLVR4 ou CUT D11L14, L13, L12
    29 LTDVR4 ou CUT D11L14, L13, L12
    29 CLÁSSICO LTDVR4 ou CUT D11L14, L13, L12
    29 GOLD LTDVR4 ou CUT D11L14, L13, L12
    29 PLUSCUT D20L12
    31 PLUSCUT D19L13, L12, L11
    32 XLRCORTAR CD11 e CD12L5, L3
    33 PLUSVR4 ou CUT D17L11, L9
    39 LTD (SOS)RV1
    40 PLUSRV104 ou CUT D203L305, L306
    40 XRV201 ou CUT D203 ou C215L304, L305, L306
    41 PLUSVR4 ou CUT D21L19, L20, L21
    45 XLRVR105 ou CUT D119L113, L109
    46 XLRVR105 ou CUT D119L113, L109
    47 XLRVR105 ou CUT D119L113, L109
    50 XLRVR5 ou CUT D119 L109

    55 XLRVR5 ou CUT D119L109
    62 XLRVR3 ou REMOVER C67L16, L15, L12
    63 GTLVR3 ou CUT D11L11, L10, L9
    66 GTLVR2 ou CUT D4L14, L15, L17
    66 LTDCUT R54
    67 LTDRV4 ou CUT D212L306, L307, L308
    77 XVR207 ou CUT D212L211, L212, L214
    78 XVR6 ou CUT D9L11, L12, L15
    85REMOVER Q17 L3, T4
    86 XLRCORTAR CD9L3
    CAM 89ADICIONAR 1K res. em série com C110L13, L12, L9
    87 GTLVR6 ou CUT D16L17, L16, L13
    89 GTLVR6 ou CUT D16L17, L16, L13
    89 XLRVR5 ou CUT D14L15, L12, L11
    90 LTDVR201 ou CUT D203
    132 (VELHO)CUT Q25T14, T15, L3, C116, (ssb) R136
    132 ACUT CD39 e CD40R79 (ssb) R87
    132 XLRR134 ou CUT R125L3, (ssb) R130
    134CUT D40 & D41L8, L10 (ssb) VR15
    135 (VELHO)CUT Q25T14, T15, L3, C116 (ssb) R136
    135 XLRR134 ou CUT R125L3, (ssb) R130
    138 A (VELHO)CUT D40 & D41L8, L10 (ssb) VR15
    138 XLRVR7 ou VR6VR8, (ssb) CT7
    139VR12 ou CUT D63L12, L10, (ssb) VR15
    139 XLRVR7 e VR6VR8, (ssb) CT7
    140 GTLCUT R104VR6, (ssb) VR7
    142 GTLCUT R104VR6, (ssb) VR7
    146 GTLVR5 ou CUT TR29VR10, (ssb) VR6
    148 GTLCUT R131VR10, (ssb) VR11
    148 GTL-DX (modelo inicial de produção)VR5VR11, (ssb) VR7
    148 GTL-DX (modelo de produção tardia)REMOVER VR14 ou CUT TR32VR13, (ssb) VR12
    148 GTL-BVR14RV15, (ssb) RV13
    148 GTL-DX (cópia ver.)RV12RV11, (ssb) RV6, RV3
    1000 GTLVR6 ou CUT D16L17, L16, L13, (ssb)
    2000 GTLCUT R131VR10, (ssb) VR11
    GTL 150RV14RV13, (ssb) RV12, RV4






 TD / CLASSIC


AM LIMITER: D-9
POWER TWEAKS:
1. Altere R76 (3.3k) para 1k (localizado próximo ao microfone)
2. Mude R43 (10 Ohm) para 2.7 Ohm.
3. Altere R108 (1 Ohm) para .47 Ohm.
4. Substitua o estoque final por um transistor 2SC1969.
5. Volte a sintonizar as bobinas L10, L9, L8 para potência máxima à frente.
MODULADOR
PEÇAS NECESSÁRIAS: 1- Capacitor eletrolítico de 220 a 16V (16 a 25 volts).
1-100 a 200 Ohm resistor. (1/4 a 1/2 watt)

MONTAGEM:
1. Certifique-se de que o seu rádio está com um pico.
2. Unsolder JP6 perto da final.
3. Em furos JP6, solde o capacitor 220uF. (lado negativo das faces da tampa final)
4. No lado da solda da placa, solde o resistor através do capacitor de 220uF.
Você pode usar diferentes valores de resistor para obter a chave morta desejada.

POTÊNCIA VARIÁVEL:
1. Encontre os dois fios que estão conectados ao controle de ganho de RF, siga-os até a placa de circuito impresso e UNSOLDER.
2. Soldar em um fio de ligação de onde você removeu os fios da placa. Isso irá restaurar receber.
3. Coloque os dois fios do controle de ganho de RF no seu kit mod soldando um fio em cada um dos capacitores de 220uF.

CONSELHOS DE REPARAÇÃO:
25 GTL:
1. O mostrador de canal lê todos os 7's ou 8s: C104 com vazamento / curto (470uF 10v). Substitua por um 16v ou 25v.
2. NO TX: Verifique se há capacitor em curto de 33uF (10v) em C87.
3. OVERMOD: Verifique D19, TR14, VR5
25 LTD
1. OVERMOD: Verifique D9
2. LED apaga-se e não TX quando ligado: Verifique C118
25 LTD Classic:
1. Queimado R89 (15 Ohm 1/2 watt): Substitua com 1 watt.
2. OVERMOD: Verifique se faltou ou corte D9, VR5 falsa.






Cobra 29 GTL / LTD / CLASSIC

POWER TWEAK # 1:
1. Mude R58 (10 Ohm) para um 2,7 Ohm.
2. Altere R123 (1 ohm) para .47 Ohm.
3. Volte a sintonizar L14, L13, L12 para potência máxima à frente.
POWER TWEAK # 2
1. Remova o final e substitua por um transistor 2SC1969.
2. Remova o R123 e substitua por um jumper.
3. Substitua o C58 por um capacitor de 180pF.
4. Volte a ajustar as bobinas.
CUIDADO!!! Eu não sei se ambos os mods de energia podem ser feitos ao mesmo tempo !!!

Fotos SAMS: 217
AM LIMITER: D-11
MODULADOR E PODER VARIÁVEL
MONTAGEM:
As instruções são as mesmas da Cobra 25 acima, EXCEPTO o seguinte:
1. Unsolder JP36 em vez de JP6.

REPARO DICAS:
29 GTL:
1. "Motorboating": Localize C242 (.001) no pino 5 do TA7222 audio ic e mova para o pino 4 do ic.
2. Ganho fraco do mic: Alguns raios possuem um amplificador de mic de 2SC372. Substitua por um 2SC945.
3. Receber no canal adjacente: Junta de solda ruim para C131 (próxima a 10.240 de cristal).
29 LTD:
1. OVERMOD: Verificar D11
2. PLL inoperante, sem TX ou RX: Em curto C112
3. Sem TX / RX com o LED do canal aceso no RX e depois apaga quando digitada: C119 com falha / curto.
29 LTD Classic:
1. OVERMOD: Verifique D11. VR4 com desalinhamento.
2. Áudio / modulação interna: juntas de solda com defeito nos pinos 1 e 2 ou 2 e 3 do áudio ic.
3. SINTONIZAR DICAS: L11 é a armadilha da TVI. Não ajuste!!! O alongamento L12 recebe a saída moe. L14 pico é de cerca de um turno ou dois acima da configuração original de fábrica.





Cobra 148 GTL

POWER TWEAKS:
1. Remova o TR24
2. Altere R126 (10k) para um 2.2k
3. Altere R124 (10k) para um 4.7k
4. Re-sintonize L37 e L38 para potência AM forward máxima.
SAMS FOTOS: 249
MODULAÇÃO: Corte R131
AM POWER: VR10
SSB POWER: VR11

CHANNEL TWEAKS:
Descobri que a maneira mais fácil de fazer isso sem hackear seu rádio com muitos switches é instalar o kit de expansão "L" do kit EXPO 100 .
Este é um excelente kit e instala rapidamente com muito poucas ferramentas. Dessa forma, você não precisa se atrapalhar tentando lembrar qual switch vai para onde, etc ...


CLARIFICADOR:
1. Corte um lado do R44 e do D52. Remova o R174 e solde um fio de jumper em seu lugar.
2. Siga o RED WIRE do controle do clarificador até onde ele se conecta à placa do PC e solte-o.
3. Solde este fio vermelho no chão da placa de circuito.
NOTA: Alguns rádios têm um fio amarelo em vez do fio vermelho.
4. Siga o ORANGE WIRE do controle do clarificador até onde ele se conecta à placa de PC e UNSOLDER.
5. resolder este LARANJA FIO ao pino 3 do regulador MB3756.
Com alguma sorte, você deve deslizar cerca de 5Kz para baixo e 1Kz para cima.





GRANT-XL (8719 PLL)

 POWER TWEAKS:
1. Remova o TR24
2. Substitua o R126 (10k) por um 2.2k.
3. Substitua R124 (10k) por um de 4,7k.
4. Volte a sintonizar as bobinas L37 e L38 para o avanço máximo no modo AM.

MODULAÇÃO: Remover R131
AM POWER: VR10
SSB POWER: VR11

CLARIFICADOR:
1. Encontre D52, R44 e R174 e remova-os.
2. Solde um jumper de onde você removeu o R174
3. Siga o WHITE WIRE do controle do clarificador até onde ele está na placa do PC e UNSOLDER.
4. Reverta este WHITE WIRE para a placa do PC.
5. Siga o ORANGE WIRE do controle do clarificador até onde ele está na placa do PC e UNSOLDER.
6. Reverta este FIO DE LARANJA para o pino 3 do Regulador MB3756.

NOTA: Alguns rádios têm fios coloridos diferentes no controle do clarificador. Eles são:
AMARELO em vez de LARANJA
VERMELHA em vez de AZUL

Se tudo correr bem, você deve deslizar cerca de 4 para baixo e 1 para cima.
QUER MAIS SLIDE ??
1. Remova o D51 e coloque um jumper.
2. Instale um "super-diodo" no lugar do varactor de estoque D35.
3. Adicione um estrangulador de 4.7uh a 10uh na extremidade com faixas do varactor de estoque.

10 KC JUMP:
Basicamente, você precisa adicionar tensão ou pino de aterramento # 16 no MB8719 PLL.
Veja como fazer um salto de 10 Kc UP somente:
1. Recorte o traçado para fixar # 16 no PLL.
2. Instale um resistor de 4.7K através do corte que você fez.
3. Usando um interruptor SPST, um lado do interruptor vai para o lado de corte do pino # 16.
4. O outro lado do switch vai para o pino 9 da PLL. (8 volts)
Quando você aplica os 8 volts, isso puxa o pino # 16 alto, fazendo com que o 10 kc pule para cima.
Observe que isso não funcionará em todos os canais.

Para um salto de 10 Kc DOWN somente:
1. Pino de aterramento # 16 usando um interruptor SPST. Nenhum corte para o PLL é necessário.
Puxar o pino 16 baixo fará com que ele salte 10Kc.
Isso também não funcionará em todos os canais.

Para um interruptor de 10 Kc PARA CIMA E PARA BAIXO:
Execute a adição de corte de traço / resistência descrita acima.
Use um comutador SPDT e conecte-o da seguinte forma:
1. O centro da chave vai para o pino nº 9 de PLL (8 volts)
2. Um lado da chave vai para o lado cortado do pino nº 16.
3. O último lado vai para o pino 18 de PLL (ou terra)
Isso permitirá que você salte 10K para cima ou para baixo.







COBRA 140,142 GTL, PRESIDENTE P-400, UNIDEN WASHINGTON- (8719 PLL)

 MODULAÇÃO: Remover R104 ou TR32
AM ENERGIA: VR6
SSB ENERGIA: VR7
"RX" MEDIDOR: VR1
"TX" METER: VR10 ESQUELADA
: VR2
TX FREQ .
: VR3 CARRINHO BAL: VR5
CONTROLADORASAS: VR8
FINAL BIAS: VR9
MOD. MEDIDOR: VR12

POWER TWEAK
1. Remova o TR32
2. Substitua o R99 (10k) por um 2.2k
3. Substitua o R94 (10k (com um 2.2k
4. Volte a sintonizar as bobinas L36, L37 para a potência máxima de avanço do AM).

CLARIFIER:
1. Remova o R187
2. Remova o D36
3. Jumper D35
4. Siga o fio vermelho do controle do clarificador para a placa de circuito impresso e solte-o.
5. RESOLVER este fio vermelho ao pino 3 do regulador IC MB3756.
6. Siga o ORANGE WIRE do controle do clarificador até a placa de PC e UNSOLDER.
7. RESOLDER este fio de LARANJA ao terra da placa de PC.
NOTA: Os fios laranja e vermelho podem precisar ser invertidos em alguns rádios para que isso funcione corretamente.
8. Re-alinhe o slot central ajustando CT3.
Se tudo correu bem e você não fumou seu rádio, você deve deslizar cerca de 1 Kc para cima e 4 Kc para baixo.

PRECISA DE MAIS DESLIZAR ?: Instale um estrangulador de 5.6uH na extremidade com fita (extremidade aterrada) do diodo varactor D37 ou substitua D37 por um superdodo.
CHANNEL TWEAKS:
EASY TWEAK: Instale o kit EXPO 100 "B".
PARA A BROCA FURA EM TODOS OS MEUS AMANTES DE RÁDIO ...:
1. Substitua o cristal 11.1125 por um cristal 11.3258.
2. Isole o pino de aterramento 10 do PLL MB8719 cortando o traço do PC.
3. Neste ponto, ligue o seu rádio e verifique para verificar se todos os canais estão bloqueados e funcionando. Se não estiver, ajuste-as na seguinte ordem:
a. CT3 para USB.
b. L20 para LSB.
c. L19 para AM.
4. Instale um comutador SPST entre os pinos 11 e 12 do PLL MB8719.
5. Instale um comutador SPST no corte que você fez para isolar o pino 10.
6. Verifique todas as conexões quanto a curtos-circuitos.
7. Verifique se tudo está funcionando antes de fazer furos para os interruptores!

ROTEIRO:
SW1 / SW2 DOWN: NORMAL 1-40
SW1 ACIMA / SW2 DOWN: (cabo.15-27) 26.815 a 26.955
SW1 UP / SW2 UP:
1 = 27.605 6 = 27.505 11 = 27.565 20 = 27.525
2 = 27.455 7 = 27.515 12 = 27,585 23 = 27,575
3 = 27,465 8 = 27,535 13 = 27,595
4 = 27,485 9 = 27,545 14 = 27,605
5 = 27,495 10 = 27,555 16 = 27,475
SW1 DOWN / SW2 UP: (canal 1-40) 27,605 a 28,045






COBRA 2000 GTL

MODULAÇÃO: VR12 ou corte R131
AM PODER: VR10
SSB PODER: VR11
AM SINAL DE MEDIDOR: VR1
SSB SINAL DE MEDIDOR: VR2
SILENCIADOR: VR3
CARRIER EQUILÍBRIO: VR4
TX FREQUENTE .: VR5
TX MEDIDOR: VR6
MODULAÇÃO MEDIDOR: VR7
FINAL BIAS (50 mA) : VR8
DRIVER BIAS (25 Ma): VR9
POWER TWEAK:
1. Remova TR24
2. Substitua R126 (10k) por um 2.2k
3. Substitua R124 (10k) por bobinas de Re-ajuste de 4.7k
L37, L38 para máxima potência de avanço.

REPARAR DICAS:
Frequency counter eratic:
1. Encontre D528 (5.7v 1 / 2W zener) localizado na freq. módulo contador.
2. Substitua-o por um zener de 1 watt NTE-136A.

Transmitir no SSB, mas não no AM:
1. Encontre o regulador TR41 (2sc1419) e remova-o.
2. Substitua por um GE-66 (10 amp) ou um NTE-152 (7 amp)

A exibição do canal fica fraca depois que o rádio é desligado, freq. o contador pode ser instável
1. Encontre o Fet-501 e o Fet-502 localizados na freq. módulo contador e substituí-los.
Modelos antigos usam: 2SK19GR
Modelos mais novos usam: 2SK192A

CLARIFICADOR:
1. Remova o R44 e o D52.
2. Remova R174 e coloque um jumper em seu lugar.
3. Siga o fio AMARELO do controle do clarificador até o local onde ele se conecta à placa do PC e UNSOLDER.
4. Solde este fio AMARELO no chão da placa do PC.
5. Siga o fio VERMELHO do controle do clarificador até onde ele se conecta à placa do PC e UNSOLDER.
6. Solde este fio VERMELHO no pino # 3 do regulador MB3756.
7. Localize o fio BROWN no controle do clarificador UNSOLDER e prenda-o fora do caminho.

Não fume? Então você deve ter cerca de 1Kc deslize para cima e 5Kc para baixo!






Uniden WASHINGTON (858 pll)

MODULAÇÃO: VR7 ou corte D23
AM POTÊNCIA: VR8
SSB POTÊNCIA: CT7
RX BOBINAS: L3 a L8
TX BOTÕES: L32, L30
SAMS FOTOS: # 126,127,128,170,171,176,179,200,207
POWER TWEAKS:
(O circuito de Mike muda :)
1. UNSOLDER uniu a extremidade do diodo D21 e levantou.
2. UNSOLDER uniu a extremidade do diodo D22 e levante-a.
3. SOLDAR um resistor de 4,7 k em que D21 e D22 foram dessoldados.
4. Substitua R78 (27k) por 56k.
5. Substitua R84 (4.7k) por um 2.2k.

(O circuito de transmissão muda :)
1. Substitua o C174 (56pF NPO) por um capacitor cerâmico de 82pF NPO.
2. Substitua C173 (180pF NPO) por um capacitor cerâmico de 220pF NPO.
3. Volte a sintonizar as bobinas L32, L30, L29, L28 e VR8 para a potência AM máxima em avanço.

CLARIFICADOR:
1. UNSOLDER e remova D30.
2. UNSOLDER e remova D29.
3. Adicione um jumper nos orifícios de onde você removeu o D29.
4. Corte o final do R119 que está mais próximo de D29.
5. Adicione um fio de ligação do R119 (a extremidade do corte) à extremidade com faixas do D44.
6. Siga o fio PURPLE / WHITE do controle de clarificador para a placa de PC e UNSOLDER IT.
7. Reverta este fio para o terra da placa do PC.
8. Se tudo correr bem, você deve deslizar 1 kc para cima e 3 kc para baixo.

BUGS CONHECIDOS:
O regulador 2SC1419 do AM é FRACO. UNSOLDER e jogue no lixo.
Substitua-o por um GE-66, ECG-152 ou um NTE-152.
O relé vibra no SSB, não sou transmitido, as luzes se apagam ou o fuze aparece algumas vezes?
Substitua C179 (uma tampa de tântalo de 25v de 2,2uF localizada perto das finais) com um capacitor eletrolítico padrão de 2,2uF.
PRESTE ATENÇÃO ao "+" e "-" !!!







Uniden PRO-510XL, PRO-500D, PRO-520XL

POWER TWEAKS:
1. Localize o resistor de 2,7 ohm na frente do resistor de polarização final (15 Ohm w / RF) e mude para um .47 Ohm. (NÃO mude o resistor de 15 Ohm !!)
2. Ajuste novamente L9, L6, L5, L4 para potência máxima à frente.
MODULAÇÃO: Corte D14
AM POWER: L6, L5
VR1: Silenciador
VR2: Medidor TX
VR3: Medidor RX
VR4: Ganho RX IF






Uniden PC-66, PC-66A

MODULAÇÃO: VR5 ou corte D9
AM POWER: L13, L10, L9, L8
POWER TWEAK: (também funciona em: Uniden AR44, AX44, AR711)
1. Substitua R76 (3.3k) por um 1k.
2. Substitua R43 (10 Ohm) por um 2,7 Ohm.
3. Substitua R108 (1 Ohm) por um .47 Ohm.
4. Volte a sintonizar as bobinas L13, L10, L9, L8 para alimentação máxima à frente.






ZACHARY T. (novo modelo com 2816 pll)

POWER TWEAK:
1. Remova o C128 (0,47uF).
2. Remova o TR16.
3. Substitua R132 (1k) por um 470 Ohm.
4. Substitua R50 (3,9 Ohm) por 1 Ohm.
5. Volte a sintonizar as bobinas L13, L12, L11 para obter a potência máxima na frente.
6. Jumper C61 com um capacitor de 67pF.
7. Substitua o TR10 (2SC2029) por um 2SC1969 e, em seguida, ajuste L16, L17 e distribua L14 para potência uniforme em toda a banda.
8. Remova o D13 e substitua por um jumper. (Isso fornece mais poder para final)
MODULAÇÃO: VR6 ou corte D16
AM POTÊNCIA: L13, L12, L11
RX BOBINAS: L1 a L8, VR1
SAMS FOTOS: # 223,229,235,243,272,282

CHANNEL TWEAK:
1. Use o kit EXPO 100 "A" para uma cobertura de 26,515 a 27,855.
2. Isole o pino 9 no pll para uma queda de 5kc.





77-285 MIDLAND

Existem duas placas circulares impressas para o 77-285. Você deve primeiro determinar o que você tem.
Placa de circuito "A"
Esta placa pode ser identificada porque o D18 foi cortado. Para restaurar a energia total, simplesmente remova o D18 ou substitua-o.
Placa de circuito "B"
Na placa de circuito "B" D18 está intacta (não foi cortada). Para restaurar a potência máxima, localize D18
e traçar o etch. Coloque uma ponte de solda entre as almofadas abertas.

Conversão de Canal:
PASSO 1. Retire a parte inferior da caixa e desligue o altifalante.
PASSO 2. Com o fundo do case desligado, vire o rádio e nesta posição o nome Midland deve estar de cabeça para baixo. Incline o chassi para a frente em direção à placa da face. Quando você olha para o painel interno, o chip LC7232 IC
deve estar legível e apontando para você (canto superior direito). Você precisa abrir
Pontes de solda 5 e 6 da esquerda do chassi (canto inferior esquerdo).


77-290 MIDLAND

PASSO 1 Remova a tampa superior e inferior.
PASSO 2. Prepare um fio de ponteira de calibre pequeno de 8 polegadas.
PASSO 3. Remova o resistor de chip de 1K ohm no painel frontal do rádio
PASSO 4. Na localização do resistor removido, soldar o jumper preparado para a placa de circuito impresso mais próxima do centro do rádio.
PASSO 5. Solde um resistor de chumbo de 1K ohm a 1/8 watt na outra extremidade do jumper.
PASSO 6. Solde a extremidade livre do resistor ao cabo do emissor (conduza mais próximo da parte traseira do rádio) do Q61.
PASSO 7. Vire o rádio de forma que a parte inferior do PCB fique voltada para cima e a frente esteja mais próxima de você.
PASSO 8. Localize o resistor de chip R63 e remova

240 canais:
Pressione e segure "DW" e "9", em seguida, ligue o rádio. Selecione bandas usando o botão "19".
Para definir de 28Mhz a 29,7 Mhz, pressione e segure "LCR" e
 "eMIC" e, em seguida, ligue o rádio. Para voltar ao modo de repetição do modo de 40 canais.

Ganho de Microfone:
1. O resistor de chip R138 controla o ganho do microfone diminuindo o valor do ressissitor aumentando o ganho. Geralmente tem
270 ohm, o valor pode ser tão baixo quanto 150. Se muito ganho é usado oscilação pode ocorrer.



TRC485

Limitador de áudio cortado RV5 ou corte R111 resistor de 4.7K
Nenhum controle SSB para ALC
AM nível de potência RV 10
Clarificador aberto: Remova a tensão de 5 volts do controle do clarificador. (REMOVA O
PLACA DE FRENTE PARA CORTAR O TRACE). Solda resistor de 4,7k de SJ32 para a perna mais próxima do clarificador
ao controle. recorte d21 por cristal na placa principal. Salte o resistor 181 da montagem da superfície pelo controle do clarificador




Modificação Extra dos Canais DX77HML Galaxy

1.Remova a parte superior do gabinete (a parte que não possui o alto-falante) e localize o fio (geralmente é verde ou vermelho com cerca de 5 cm de comprimento) em direção à frente do rádio.
2. Desvendar do chão e dos dois pinos. Depois de ter removido este fio, verifique se não há solda conectando os dois pinos juntos.
3. Localize o conector em direção à frente direita do rádio identificado como 10K e reconecte esse plugue ao conector na placa de circuito. (NOTA: Este plugue pode já estar conectado quando você pegar seu rádio.)
4. Tudo o que resta a fazer é colocar o caso de volta e pronto.

Modulação de modulação
VR14 pode ter sido ajustado ou TR53 pode ter sido cortado ou removido
Pontos de Alinhamento Variável que Podem Ser Ajustados
VR1 = AM S-Meter VR2 = SSB / CW S-Medidor VR3 = SSB Squelch VR4 = AM Squelch Range
VR5 = Desvio de FM VR7 = Balanço de Portadora VR8 = Medidor de Transmissão de RF VR10 = 1º Desvio Final de TX
VR11 = Driver para polarização de TX VR12 = ALC para potência de SSB VR13 = AM de alta potência
VR14 = AMC para modulação AM VR16 = AM Low Power VR20 = 2º desvio TX final
VR21 = Ajuste de Frequência Carful on this one







Modificação do Canal Euro 3900



Remova a tampa inferior, seja cuidadoso para não puxar o fio do alto-falante para fora. Há um plugue retangular de plástico preto (CN5) que fica no centro frontal do rádio, bem em frente ao cristal dourado. Usando um pequeno alicate de ponta fina, retire o plugue e
reinsira-o no slot seguinte. Agora você tem a banda de 11 metros na Banda D. NOTA: Você também tem que puxar o botão de calibragem
para obter os canais extras.

Mod. Potência Euro 3900
Localize as tampas de acabamento com a etiqueta "AMP", "MOD" e "SSB". Gire esses parafusos de ajuste totalmente para a direita. Essas tampas estão no mesmo tabuleiro que o CN5, mas no final do site. Isso é tudo que existe para isso. Você deve ver cerca de 15 watts em AM e 25 watts em SSB


SUPERSTAR 1700, 3600, 3900 Mods

Remoção do Beep Superstar 3900


Versão 1:
Remova TR 33 localizado pelo plug de 3 pinos no soquete do microfone
graças a Larry D Lawrence Jr. por me enviar este mod!

Versão 2:
Corte o Jumper J9 e deixe-o aberto, certificando-se de que as pernas não estão tocando em nada.
Isso irá desativar o Roger Beep, eu fiz isso no meu rádio e funciona bem.
Se alguém quisesse fazê-lo para que pudesse ser ligado / desligado, ele poderia ser colocado no Switch CH9.
Este mod foi enviado para mim por Harold Bates / cb442 / KB5SXV
Ajuste de poder

1. Substitua R174 (10k) por 1 K
2. Substitua R187 (10k) por 1 K

MODULAÇÃO: VR14 ou corte R249
AM POWER: VR13
SSB POWER: VR12



Clarificador

1. Encontre o fio verde localizado no ponto 54 e UNSOLDER.
2. Reverta este GREEN WIRE para o PONTO 14 (8.7 V) ou para o coletor TR 41.
3. Localize o YELLOW WIRE no controle do clarificador e o UNSOLDER. Isole a extremidade cortada.
¾¾Este fio não é mais usado.
4. Encontre o D75 (localizado próximo ao PONTO 53 e VR15) e levante uma extremidade.
5. Encontre R135 (33k) e levante uma extremidade.
6. Verifique todos os trabalhos para calções.

3900 mod, enviado para mim por um visitante

Há um fio VERMELHO no lado da solda do PCB, ele fica na frente do PCB quando você tira a tampa superior.
Desafiado este fio e verifique a freq. deve ser de 26,965 a 27,405 MHz com o comutador de banda na posição Hi, o outro comutador em D / A.


Canais


CONVERTE O SS3900, 28 Mhz VERSÃO PARA OPERAÇÃO NORMAL

Estes radioês são normalmente fornecidos pelo fabricante operando somente em 28 MHz.

Quando vendidos por revendedores, eles geralmente têm este mod feito, mas ocasionalmente há uma necessidade para esta informação




Há também um jumper perto da parte central da frente da placa principal, o que habilita as funções da banda do interruptor de tração.
Em uma super estrela 3900 que existem 4 resistentes perto da frente para o lado direito do rádio que impediu o rádio de ir de 25.615 para 28.305 remover os resistores e as freqüências são expandidas.



10 metros adicionais canais

1. Localize os pinos # 12 e # 13 no IC7 (chip MC14008BCP).
2. Usando uma chave de alternância SPST, conecte-a da seguinte maneira: O
centro da chave seletora vai para o pino # 13
O outro vai para o pino # 12

Seus canais devem trabalhar com o seu seletor de banda na banda D. Deve ser capaz de ir de 28.300 Mhz. para 28.500 Mhz.

Super Star 3900 Gold e Cobra148GTLX Gold

(Esses 2 rádios são os mesmos, exceto pelo nome)

VR1 - AM / FM S AJUSTE DO MEDIDOR
VR2 - SSB / CW S MEDIDOR DE AJUSTE
VR3 - SSB SQUELCH RANGE
VR4 - AM
SQUELCH VR5 - FM
DEVIATION ADJUST VR7 - AJUSTE DO EQUILÍBRIO
DO
VEÍCULO VR8 - AJUSTE DO MEDIDOR RF VR10 - AJUSTE DO FINAL FINAL VR11 - BIAS
DO CONDUTOR AJUSTE
VR12 - AJUSTE DE ALC
VR13 - AJUSTE DE ENERGIA AM
VR14 - AMC
VR16 - AJUSTE
DE CW MON VR21 - FREQUÊNCIA DE Tx AJUSTE
TR32 - É O LIMITADOR AMC

Eu não recomendo a remoção do TR32 pois ele desativa o VR12 ALC, a alimentação do SSB estará a todo
vapor. Em vez disso, remova ou remova o R249. Isso só desativa o AMC e não o ALC.
Ajuste o L40, L43, L44 e L33 para avanço máximo no wattímetro .
Ajuste de energia AM por não mais do que 5 watts dead-chave -. Se a execução de um amplificador linear fixado em 3 watts dead-chave
Ajuste ALC para não mais do que 20 -. 25 watts PEP em SSB
para Talkback remover D80 ".



Superstar 3900 Plus Gold

Superstar 3900 mais finais duplas de ouro.

Mesma placa que o Galaxy 2517 e DX48T.

Mova o jumper para pinos diferentes para obter 25,615-28,305 Mhz.




SuperStar 3900

+ 10 KHz Jump Switch

1) Obtenha um comutador SPST e monte-o no rádio.
2) Encontre o IC 6 e 7 pelo chip PLL. Você verá J68 e J 69
3) Solde um fio de um lado do interruptor para J68.
4) Soldar um fio do outro lado do interruptor para J69.
5) É isso aí. Flip o interruptor para pular um canal.




Clarificador Aberto

1) Encontre D75 e R135 e corte uma extremidade deles.
2) Na parte de trás do botão do clarificador, siga o fio verde até a placa do PC. Corte este fio da placa de circuito impresso.
3) Agora Soldar este fio para uma fonte constante 8VDC, como o coletor de TR41.
4) Pegue o fio amarelo e corte-o no botão. Tape este fio não é necessário.
4) Isso deve fazer o rádio TX / RX na mesma freqüência.



10 Meter Mod



1) Encontre o IC7 perto do chip PLL.
2) Obtenha um comutador SPST e monte-o no rádio.
3) Soldar um fio de um lado do interruptor ao pino # 13.
4) Soldar um fio do outro lado do interruptor para o pino # 12.
5) É isso aí. Coloque o rádio na 'Banda D' e então aperte o botão para pular para 28.300 a 28.500.



Tweak e pico

Limitador de áudio - corte R249
AM Power - VR13
SSB poder - VR12
