domingo, 23 de dezembro de 2018

MODIFICAÇÃO LINEAR MAC L 120 COM VÁLVULA CERÂMICA

Um resumo da história dos amplificadores MAC



O nome da empresa criadora dos amplificadores lineares MAC L se chamava Quantum Eletrônica.
Sediada em São Paulo, Fundada foi em 1978, por Manoel Antonio Rodrigues Dutra PY2IAQ e Antonio Carlos Donini PU2SWT. Produziu amplificadores lineares, acopladores, Fontes de alimentação e acessórios para Radioamadores e Faixa do Cidadão, com uma marca comercial MAC . Posteriormente a empresa mudou-se sucessivamente para MAC e Micro Mac. Um de seus projetistas foi a Carlos Alberto Laimgruber, PY2HCD.
Carlos era responsável pelos projetos dos amplificadores lineares, e, em 1983 projetou o primeiro transceptor de VHF FM sintetizado para a faixa de Radioamadores, o MAC TR 150 , sendo produzidos  aproximadamente 50 destes equipamentos. Entre os lineares, estão incluídos o MAC L2000, MAC L700, MAC L500, MAC L300, MAC L120 e o MAC SB250 transistorizado. A MAC projetou transceptores de VHF e comercias Telestrada, foram produzidos pela ENCO. Em 1985 a MAC deixou de produzir equipamentos para Radioamadores.

Fonte: Propagação Aberta e PY2ADN

Veremos agora o projeto da MAC L 120 com válvula cerâmica:

>>> CLIQUE AQUI E ASSISTA O VÍDEO DESTE PROJETO NA ÍNTEGRA <<<


O projeto teve como base um linear MAC L120, alguns componentes foram retirados e outros foram instalados.
Inicialmente, retiramos a placa principal para que houvesse espaço à uma nova fonte de alimentação.

Uma fonte dobradora de tensão, esta fonte recebe a alta tensão fornecida pelo transformador (600 volts AC) e dobra esta tensão a um valor mais elevado (por volta de 1500 volts DC). Com isso, temos uma tensão de alimentação mais elevada para se trabalhar com a vávula cerâmica.
Foi montado um novo "PI" de entrada sintonizado, semelhante aos da MAC L500, com dois trimmers e uma bobina maior, para proporcionar uma estacionaria de entrada com o menor valor possivel aumentando assim o rendimento do linear,




Na parte superior foram retiradas as duas vávulas 6JB6 para dar espaço ao transformador auxiliar e a válvula cerâmica. Também foi instalado um cooler para garantir a refrigeração da válvulva.
Este projeto teve um resultado bem interessante, 170watts em AM e 205Watts em SSB, considerando a tensão da fonte em 1500volts.

 Se aumentarmos esta tensão para 2200volts teremos por volta de 450watts de saida.

sexta-feira, 2 de novembro de 2018

Aumento do volume do retorno rádio Aquário RP 80

Olá amigos!
Neste artigo veremos como aumentar o volume do retorno do rádio Aquário RP 80


quarta-feira, 26 de setembro de 2018

Esquema elétrico modificação Mosfet rádio Px

Olá amigos!
Neste artigo veremos o esquema elétrico da modificação do estágio de saída de rádio PX com a troca do trânsitor para o modelo Mosfet.
Com a escassez de alguns tipos de transistores no mercado, a grande maioria dos fabricantes já aderiram para este tipo de circuito.
Tendo em vista que muitos rádios ainda possuem o estágio de saída com trânsitores bipolares, este diagrama mostra como modificar o estágio de saída a fim de proporcionar o casamento do novo modelo de transistor em um circuito onde funcionava o modelo bipolar.
Esta modificação não só proporciona a praticidade da instalação de um modelo de transistor mais atual e moderno, como também, um rendimento considerável em relação ao anterior.
Os transistores mosfet oferecem alguns watts a mais que os bipolares. Porém deve se deixar bem claro, maior potencia e sinônimo de maior temperatura neste tipo de circuito, então, deve se observar a área de dissipação de calor se está apta a oferecer uma boa refrigeração.
Abaixo temos o diagrama elétrico do circuito



148 GTLmods/PA Mosfet

Placa Texas Ranger.

PLL e Chaveamento
Substiuir L50 por diodo 4007
C84 por 470uF/25V
C82 por 104
C501 por 223
C92 por 10uF/50v
R95 de 1k5 remover
Chave PA/CB ligar entre o terra e o pino 10 do PLL
Chave Hi/Lo ligar entre os pinos 2 e 3 do chicote da chave tambor.

Clarificador
VR5 remover
R187 subsituir por 2k2 e ligar no pino 1 do potenciometro do clarificador
D51 remover
R175 remover
R174 remover
R44 remover
Ligar o pino do meio do potenciometro do clarificador ao pino central de VR5
Ligar o pino 3 do potenciometro na linha de 8v do PLL (pino 9)
D75 substituir por resistor de 47k
D52 substituir por resistor de 150k
C239 substituir/colocar resistor de 47k no lugar
D69 e D35 (diodos varicap smd no lado da solda) remover e substituir por diodos 1N4004

Recepção, AGC e Squelsh
TR14 substituir por BF254
D45, D46, D73 e D79 substituir por 1N4148
C74 substituir por eletrolítico de 47uf
C73 substituir por eletrolítico de 10uF
C24 substituir por eletrolítico de 4,7uf
TR12 substituir por BF422
TR13 substituir por BF423

PA para 2 mosfet
Remover VR9, e colocar um diodo UF4007 entre o pino ligado em R182 e o pino central
Remover os diodos de bias, D49 e D50 (fixados no dissipador)
Remover L43 e em seu lugar colocar resistor de 150k
Remover C154
Remover R209
Remover C200
Remover C226
Remover C156 e colocar em seu lugar um resistor de 100k em série com um resistor de 150k
TR38 colocar IRF520 no lugar do antigo 2SC2166
Remover VR8
R179 remover
C152 substituir por 820pF
R181 substituir por um jumper de fio
C151 remover
C504 ligar no terminal que vai ligado ao Emissor de TR37 um resistor de 12k ao GND
R502 remover (resistor de 68R que fica por baixo da placa)
TR37 remover e colocar um resistor de 12k entre Coletor e Emissor
C148 remover (se estiver no circuito perto de L39)
D76 substituir por diodo UF4007
*Componentes não mencionados permanecem no circuito.
**L44 caso precise refazer, são 8 espiras de fio 32AWG enroladas em sentidos opostos, a
junção dos enrolamentos vai para C157.

Modulador e alimentação
TR42 substituir por BF199
Colocar resistor de 2k7 entre/no emissor de TR42 e a base de TR41
TR41 substituir por TIP122
J4 (jumper perto do regulador mb3756) substituir por diodo UF4007
C188 remover
D55 remover
J1 (jumper próximo de TR41) remover e fazer um jumper para C188.

sexta-feira, 21 de setembro de 2018

COMO FAZER UM SOFT START E WARM UP PARA AMPLIFICADORES VALVULADOS




quarta-feira, 30 de maio de 2018

CONVERSÃO PARA MOSFET IRF 520













sexta-feira, 25 de maio de 2018

RIB USB VERTEX FEITA COM CONVERSOR USB-TTL


RIB MOTOROLA USB FEITA COM CONVERSOR USB-TTL


sexta-feira, 11 de maio de 2018

Manual de serviço rádio Aquario RP 80, Anytone Versão 6

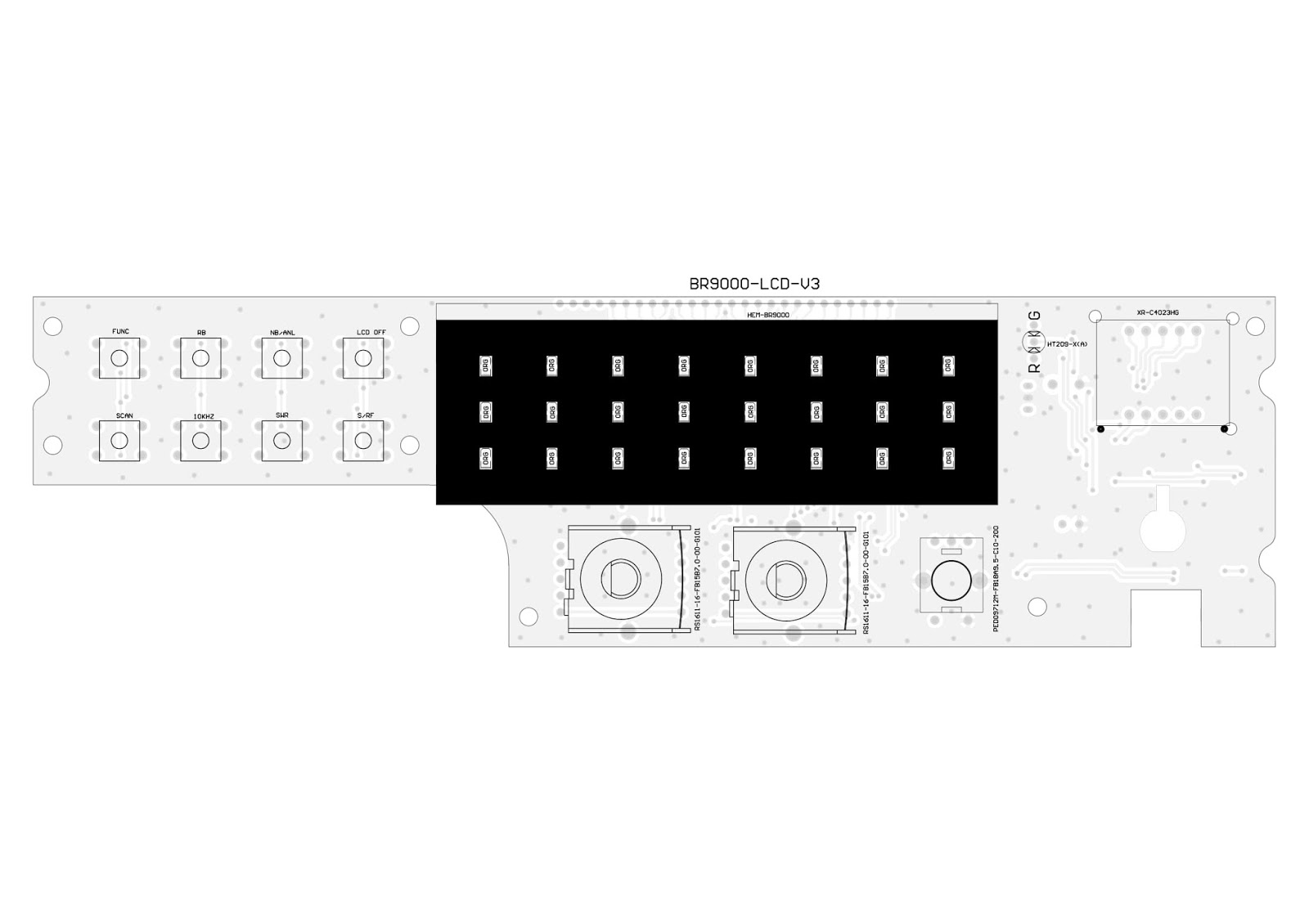

Manual de Serviço Hannover BR9000 Versão 3
