MFJ-815B Deluxe HF de leitura de pico SWR / wattímetro
O MFJ-815B DELUXE HF PEAK LEITURA ROE / WATTMETER utiliza um medidor de agulha cruzada para que o pico ou a potência média de avanço, potência refletida e ROE possam ser lidos. A potência de avanço está em dois intervalos de 200 watts a 2.000 watts. SWR é lido de 1,1: 1 a 5: 1. A faixa de frequência é de 1,8 a 60 MHz.
Manual original © MFJ Enterprises, Inc.
Instalação
- Conecte o conector coaxial denominado TRANSMITTER ao transmissor com o cabo RG-58 / u. Use conectores PL-259.
- Conecte o conector coaxial identificado como ANTENNA à antena com o cabo RG-58 / u. Use o conector macho PL-259.
- Se um medidor iluminado for desejado, uma fonte de alimentação de 12 Vcc, como o MFJ-1312B, deve ser conectada. Use um cabo coaxial padrão de 2,1 mm com o centro positivo e a luva aterrada. A chave METER LAMP ON / OFF irá ativar a lâmpada do medidor.
Potência direta e refletida
- Defina a faixa de potência desejada usando a chave no painel frontal denominada METER HI / LOW. A faixa alta é de 2.000 watts no máximo.
- O recurso de leitura de pico pode ser ligado / desligado usando o botão no painel frontal rotulado METER PEAK / AVERAGE.
Medição SWR
SWR é indicado pelo ponto de cruzamento dos ponteiros de dois metros. Durante a transmissão, leia o SWR da linha SWR mais próxima do ponto de cruzamento.- Nota:
- Nenhuma configuração de SWR é necessária em qualquer faixa.
Calibração
O MFJ-815B foi calibrado na fábrica. Se alguma vez precisar ser recalibrado, siga este procedimento:
Equipamento necessário- Transmissor capaz de fornecer energia suficiente para obter leitura de 1/2 para escala total a 14 ou 21 MHz.
- Carga fictícia de 50 ohms que é capaz de lidar com a potência total que o transmissor pode emitir e tem melhor do que um SWR de 1,15: 1.
- Um medidor de potência de precisão conhecida. A calibração será tão boa quanto o medidor padrão.
- Cabos de 50 ohms capazes de lidar com a energia. RG-58 / U é recomendado. NÃO USE RG-59 ou RG-11.
- Remova a parte superior do 815B.

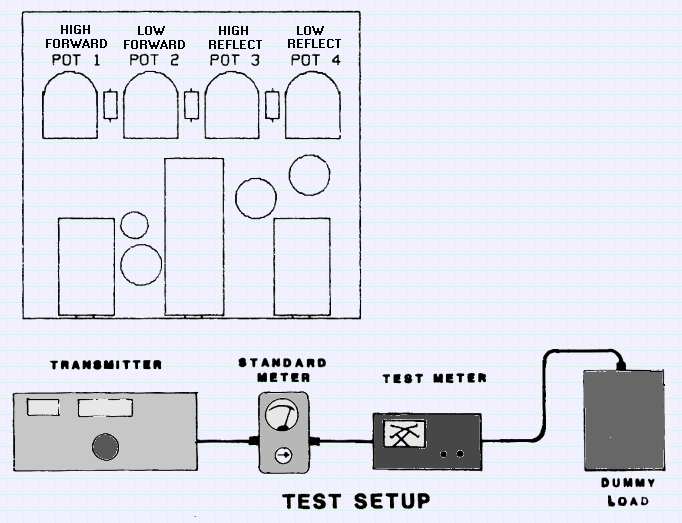

- Conecte o equipamento conforme mostrado no diagrama. Use carga simulada de 50 ohm para a antena. Defina o transmissor para a banda de 14 MHz.
- Transmita cerca de 100 watts conforme indicado no medidor de referência. Ajuste LOW FOWARD para definir 100 watts na escala de potência futura. Em seguida, defina os botões para a escala de potência de 2.000 watts. Transmita 1000 watts conforme indicado no medidor de referência. Ajuste HIGH FOWARD para definir 1000 watts na escala de avanço.
- Para definir a potência refletida, troque o transmissor e o cabo coaxial de modo que o transmissor seja conectado ao conector da antena e a carga fictícia seja conectada ao conector do transmissor. Defina a chave de alcance para a faixa de 200 watts. Transmita 10 watts conforme indicado no medidor de referência e ajuste LOW REFLECT para indicar 10 watts na escala refletida do 815B. Em seguida, defina a chave de alcance para a escala de 2.000 watts. Transmita 100 watts de acordo com o medidor de referência e ajuste HIGH REFLECT para indicar 100 watts na escala refletida.
- SWR não requer calibração.
Manual original © MFJ Enterprises, Inc.
