MANUAL DE PROGRAMAÇÃO
DE MODELOS DE EQUIPAMENTO DE RÁDIO GP300-P110 GM300-M120 MOTOROLA.

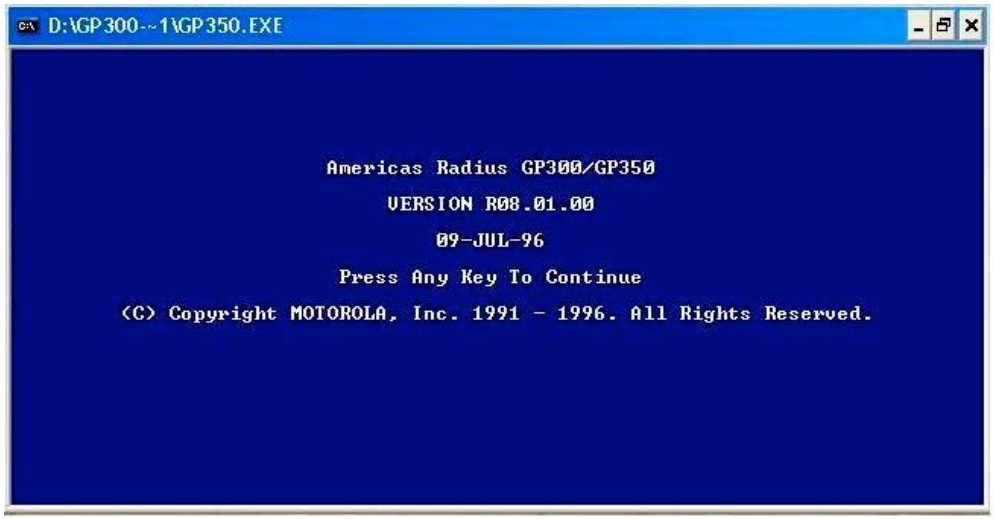

A tela azul aparecerá com algumas legendas do ano do software, modelo
para o qual é usado.
1) CONFIGURAÇÃO PORTA SERIAL
Depois de fazer isso, pressione qualquer tecla, conecte o RIB ao PC, o
eliminador de bateria e o cabo do Rádio, neste caso, GP300, verifique se o COM
está configurado corretamente, caso contrário, não será Para estabelecer a
"comunicação" entre o RADIO e o PC, isso é feito no menu a seguir,
você deve pressionar F9 e então F3 e a demarcação cinza aparecerão .
Após colocar a COM correspondente, o rádio será "lido" com o
seguinte comando, Pressione F10, depois pressione F3, depois F2, e o seguinte
será exibido.
Em seguida, pressione as teclas F10 - F4 - e F5 e os canais com suas
respectivas frequências aparecerão além do TPL, DPL e INV DPL.
Quando o número NAME aparecer ... 01 indicará o canal em que você está
trabalhando e poderá se mover de um canal para outro, as seguintes teclas F4
são usadas para avançar ou F3 para voltar, para avançar do setores do menu,
você deve pressionar ENTER ou TAB, com isso, você poderá mover o (cursor) e,
assim, poderá modificar as frequências e os SUBTONS (TPL) para alterar os
valores de SUBTONS, por exemplo, você deve movê-lo com as setas para cima ou
para baixo do teclado.
Depois de inserir as frequências necessárias e para gravá-las no rádio,
o seguinte comando é usado; Pressione F10, depois F3, depois F8, e isso aparecerá
na tela:
Você deve pressionar F2 e ele começará a gravar no rádio, as frequências
são gravadas e isso aparecerá na tela:
Depois que as informações são gravadas no rádio, soa um "BIP"
indicando que está pronto para uso.
2) IDENTIFICAÇÃO:
Para colocar a identificação do equipamento, a etapa (2) deve ser
seguida após "ler" o rádio e pressionar F7 E você entrará no seguinte
menu:
Caso isso apareça (mostrado acima), você deve pressionar F8 (ADD
SYSTEM), o que gerará o seguinte:
Se quiser que o PTT toque um (tom de sinalização) antes de iniciar a ICcomunicação,
deixe o que aparece em na parte superior, se você quiser liberar o PTT após
concluir a comunicação, o (críquete) soará você deve deixar a opção PTT ID POST
para alterar os valores do MDC-1200 ou outros, você deve movê-lo com as setas
para cima ou para baixo do teclado. Para que tudo isso funcione corretamente,
você deve colocar a opção MDC-1200 nos canais que deseja que a identificação
sai marcada em um quadrado cinza conforme abaixo:
3) SCANNER :
Para tornar o dispositivo DIGITALIZAR os canais designados por você,
você deve ir para o último canal e com a tecla TABULATOR OU ENTER deve alterar
a opção marcada de cinza CONVENTIONAL para SCAN.
E o seguinte aparecerá:
O seguinte menu aparecerá na parte inferior da tela:
Para inserir um canal na lista de scanners, pressione F6 e a lista de
todos os canais já programados e você deveria Adicione de acordo com sua
preferência e você DEVE colocar um canal na opção de prioridade:
E assim por diante, para deixar um canal OUT scanner
deve deixar BRANCO canal NO desejado nos
espaços mencionados acima para alterar os valores do scanner, mova-o com as
setas para para cima ou para baixo Do teclado. Para quando o equipamento
estiver no modo de scanner e desejar se comunicar com um canal designado por
você sem ter que colocar o canal desejado deve deixar a seguinte opção (em
negrito): canal desejado.
Nesse ponto, você deve atribuir o canal desejado e, portanto, quando o
equipamento estiver no SCANNER e ao pressionar o PTT ele transmitirá no canal
designado.
4) OPÇÕES AVANÇADAS :
Nesta seção, você pode modificar o teclado lateral BOTÃO DE CONTROLE
tempo de transmissão TIMER DE SAÍDA e botão de proteção contra transmissão
acidental (MONITOR FORÇADO).
Além disso, este menu fornece todas as informações de rádio, como número
de série, faixa de freqüência de transmissão e número de canais.
Texto de Marcelo Ulloa Miranda
CA2VKU CHILE
