FILTRO DE LINHA COM 12 TOMADAS - INSTALANDO UM LOW PASS FILTER

OLÁ AMIGOS! TUDO BEM COM VOCES?

NESTE ARTIGO IREMOS MOSTRAR UM FILTRO DE LINHA COM 12 TOMADAS, UM PRODUTO BEM VERSÁTIL, PRÁTICO ONDE SE PRESCISA LIGAR VÁRIOS EQUIPAMENTOS AO MESMO TEMPO.

DE FÁBRICA ELE POSSUI UM FUSÍVEL DE PROTEÇÃO E UM VARSISTOR, PARA OTIMIZAR O PROJETO, INSTALAMOS UM FILTRO LOW PASS FILTER, PARA ELIMINAR RUIDOS E INTERFERÊNCIAS.

CONFIRA ESTE PROJETO NA INTEGRA, LOGO ABAIXO, TEMOS O VÍDEO DESTE PASSO A PASSO, E O LINK DO FILTRO DE LINHA NO MERCADO LIVRE.

NESTA IMAGEM TEMOS A CHAVE LIGA/DESLIGA E O FUSIVEL DE PROTEÇÃO:

UM PONTO IMPORTANTE NESTE FILTRO DE LINHA É A CAPACIDADE DE POTÊNCIA MÁXIMA A SER APLICADA, NÃO PODERÁ EXCEDER OS 2200W (EM 220V)

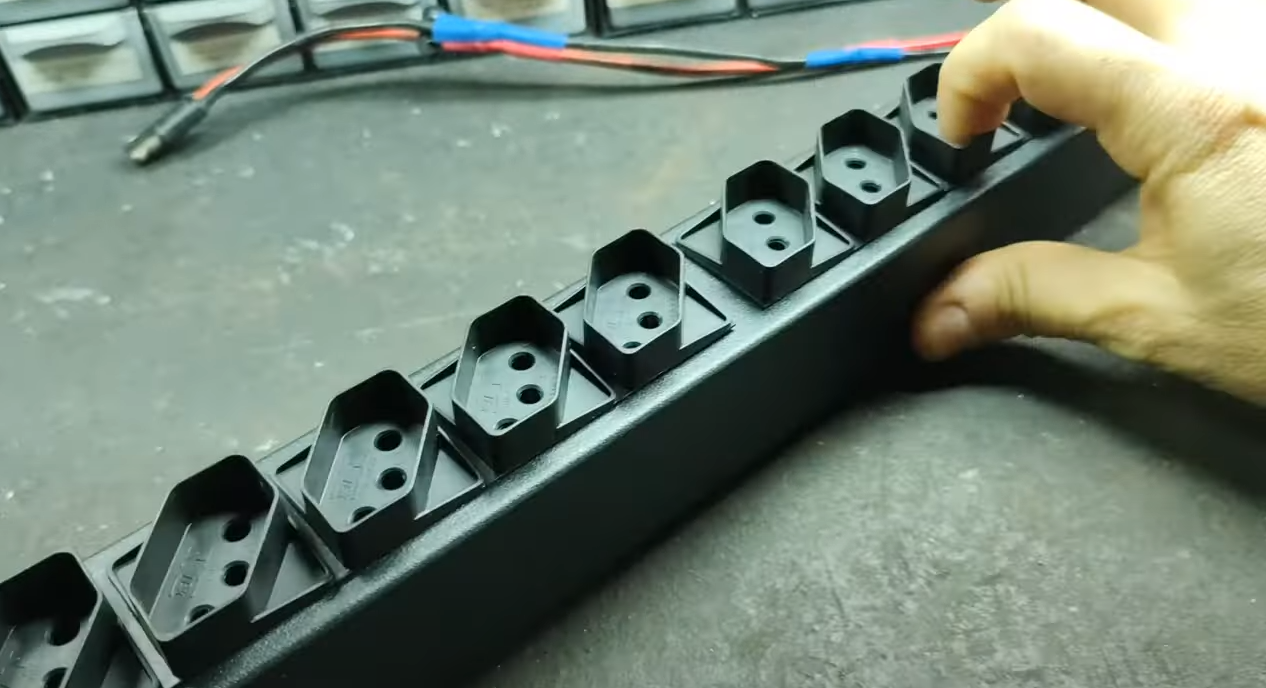

O GABINETE É TODO EM METAL, COM PINTURA NA COM PRETA, AS TOMADAS SÃO EM PLÁSTICO, PADRÃO NOVO 3 PINOS, DO TIPO 10A (DIAMETRO DOS FUROS)

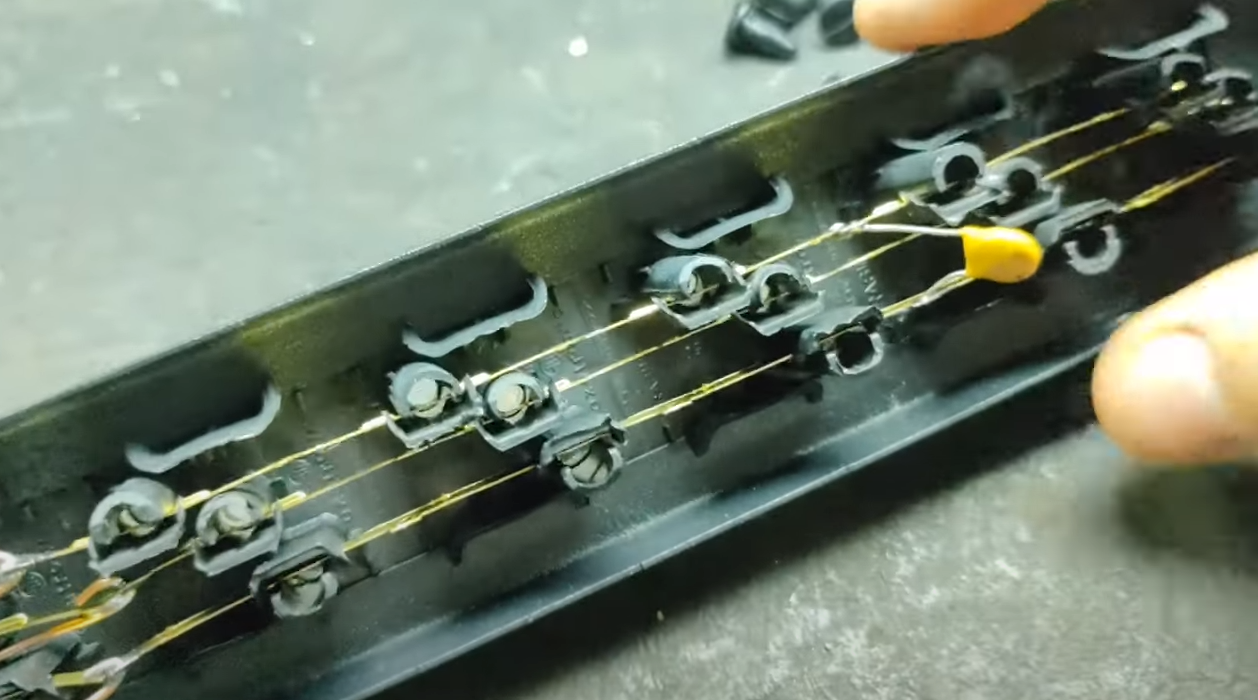

NO BARRAMENTO VEM INSTALADO DE FÁBRICA UM VARISTOR DE 275V

PARA OTIMIZAR O FILTRO DE LINHA, CONSTRUIMOS E INSTALAMOS UM LOW PASS FILTER PARA ELIMINAR RUIDOS E INTERFERÊNCIAS DA REDE ELÉTRICA

JUNTO COM O FILTRO LOW PASS, INSTALAMOS MAIS DOIS VARISTORES DE 275V NO BARRAMENTO E MAIS DOIS CAPACITORES DE 2,2uF/600V

 APROVEITANDO QUE JÁ ESTAVAMOS MELHORANDO O PROJETO, TROCAMOS A CHAVE LIGA/DESLIGA PARA UM MODELO DUPLO, QUE FAZ O CHAVEAMENTO DAS DUAS FASES

NA SEQUÊNCIA TEMOS O DIAGRAMA COMPLETO DO FILTRO APOS A MODIFICAÇÃO
