PROJETO SUPER FONTE
Olá bem vindo, aqui você conhecerá um pouco mais sobre nosso dia a dia, regularmente serão postados artigos, fotos, reportagens, sobre rádio comunicação, independente da faixa (HF, VHF, UHF), o intuito é compartilhar informações, desenvolver soluções e criar contatos profissionais.
Alguns podem questionar, sobre o motivo de ter um rádio PX no carro ou em casa, há quem diga que usa para comunicar-se com amigos, monitorar condições do transito e afins. Realmente tudo isso é válido, pois hoje em dia comunicação se tornou algo fundamental nos dias atuais.
Existe uma classe de usuários deste meio de comunicação que utiliza o rádio para se comunicar por longas distâncias muitas das vezes até mesmo fora do país, pra isso, utilizam rádios em conjunto com amplificadores lineares.
CONTROLE VELOCIDADE COOLER 12V 4 FIOS
Olá amigos! Neste artigo vamos falar sobre o controle de velocidade de um cooler 12V de 4 fios. A maioria dos coolers de hoje possuem 4 fios:
Vermelho = 12 volts positivo
Preto = Gnd
Azul = Sinal de rotação (este sinal é proporcional a velocidade da rotação da hélice do cooler)
Amarelo = Fio de controle da rotação ( se deixar desligado o cooler gira em rotação máxima)
Em seguida temos o diagrama de ligação de um trimpot para o ajuste da velocidade do ventilador
Olá bem vindo, aqui você conhecerá um pouco mais sobre nosso dia a dia, regularmente serão postados artigos, fotos, reportagens, sobre rádio comunicação, independente da faixa (HF, VHF, UHF), o intuito é compartilhar informações, desenvolver soluções e criar contatos profissionais.
Alguns podem questionar, sobre o motivo de ter um rádio PX no carro ou em casa, há quem diga que usa para comunicar-se com amigos, monitorar condições do transito e afins. Realmente tudo isso é válido, pois hoje em dia comunicação se tornou algo fundamental nos dias atuais.
Existe uma classe de usuários deste meio de comunicação que utiliza o rádio para se comunicar por longas distâncias muitas das vezes até mesmo fora do país, pra isso, utilizam rádios em conjunto com amplificadores lineares.
segunda-feira, 20 de janeiro de 2025
HP HSTN-PD43 / 1400W - MODIFICAÇÃO P/ 13,8V
Primeiro passo, soldar um resistor de 22K entre estes dois pontos circulados:

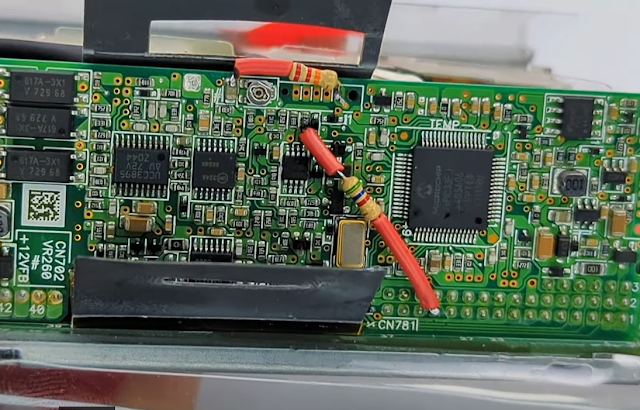

O resultado deve ser este:
O segundo passo é soldar um resistor de 5,6K entre estes dois pontos:
O resultado deve ser este:
Olá bem vindo, aqui você conhecerá um pouco mais sobre nosso dia a dia, regularmente serão postados artigos, fotos, reportagens, sobre rádio comunicação, independente da faixa (HF, VHF, UHF), o intuito é compartilhar informações, desenvolver soluções e criar contatos profissionais.
Alguns podem questionar, sobre o motivo de ter um rádio PX no carro ou em casa, há quem diga que usa para comunicar-se com amigos, monitorar condições do transito e afins. Realmente tudo isso é válido, pois hoje em dia comunicação se tornou algo fundamental nos dias atuais.
Existe uma classe de usuários deste meio de comunicação que utiliza o rádio para se comunicar por longas distâncias muitas das vezes até mesmo fora do país, pra isso, utilizam rádios em conjunto com amplificadores lineares.
HP HSTNS-PL33 1500W - MODIFICAÇÃO P/ 13,8V
O HP HSTNS-PL33 tem um valor de fábrica de saída de 12,2 V/125 A. Para uma fonte de alimentação de amplificador de potência LDMOS é necessário instalar 4 PSUs (série). A tensão de saída necessária é de 12,5 V (12,5 V x 4 = 50 V). Não se esqueça, 3 PSUs precisam ter saída flutuante. Parafusos GND localizados nos lados secundários devem ser isolados da conexão de aterramento.
A tensão de saída é alterada ajustando a tensão de referência do amplificador operacional TSV994. O valor do resistor 5K11 (marcação 69B) será diminuído pela conexão paralela com um novo resistor de 100 K. Não toque nos trimpots porque o ponto de ajuste da proteção contra sobrecorrente será afetado. A tensão máxima de saída é de 13,9 V com carga conectada, resistor paralelo instalado de 26,75 Kohm. A proteção contra sobretensão é acionada acima de 13,9 V.
Outra maneira de ajustar a tensão de saída (divisor de tensão de feedback):
- A tensão de saída também pode ser ajustada instalando um resistor paralelo em um resistor de 220Ω. A vantagem é um terminal conectado ao GND, menor impedância, menos suscetível a ruído.
Solução recomendada quando um potenciômetro externo é instalado para ajustar a tensão de saída. Exemplo, resistor paralelo 1K72 = 13,8 V, 1K2 = 14,4 V.
Para "desabilitar" o OVP (quando a tensão de saída necessária for >13,9 V):
Conecte um diodo zener 2V7 entre o pino 14 e o GND, o MCU sempre terá a mesma tensão "boa", mesmo que a tensão de saída seja ajustada acima de 13,9 V.
A fonte foi testada com sucesso entre 12,2 V...15,5 V. Exemplo, valor de resistor paralelo 12K3 = 13,8 V, 8K = 14,4 V, instalado de acordo com as instruções acima no resistor 5K1. Diodo Zener 2V7
Olá bem vindo, aqui você conhecerá um pouco mais sobre nosso dia a dia, regularmente serão postados artigos, fotos, reportagens, sobre rádio comunicação, independente da faixa (HF, VHF, UHF), o intuito é compartilhar informações, desenvolver soluções e criar contatos profissionais.
Alguns podem questionar, sobre o motivo de ter um rádio PX no carro ou em casa, há quem diga que usa para comunicar-se com amigos, monitorar condições do transito e afins. Realmente tudo isso é válido, pois hoje em dia comunicação se tornou algo fundamental nos dias atuais.
Existe uma classe de usuários deste meio de comunicação que utiliza o rádio para se comunicar por longas distâncias muitas das vezes até mesmo fora do país, pra isso, utilizam rádios em conjunto com amplificadores lineares.
HP PROLIANT HSTNS-PL18 / DL360 G6 750W - MODIFICAÇÃO P/ 13,8V
HP PROLIANT DL360 G6 750W
A especificação para estes é muito impressionante
Projetado para operar com 12 V a 63 A em ciclo de trabalho de 100% por 7 anos sem interrupção.
Original ela fornece 12,5 V
O modelo modificado pode funcionar a 13,6 V a 50 A (escolha o modelo com cuidado, pois nem todos são fáceis de modificar e diferem conforme o modelo).
Equipado com proteção contra sobretensão, sobrecorrente e superaquecimento.
Construção de alta qualidade .
Colocando-o em funcionamento
Existem duas versões comuns da fonte de alimentação e o método de conversão é diferente.
Versão HSTNS-PD18
A versão PD18 requer um link entre o pino 33 e o bloco de alimentação negativo e um resistor de 22K entre os pinos 36 e 37 para alimentar para cima. Se você quiser um interruptor liga/desliga simples, passe a torção entre o pino 33 e o terra por meio de um interruptor liga/desliga para colocar a PSU em espera.
Versão HSTNS-PL18
Isso é ainda mais fácil e requer apenas um link entre os pinos 33 e 36 (o curto). Usei o pequeno terminal de cabeçalho em vez dos pads de terminal para deixá-lo mais organizado.
Modificação de 13,5 V (versão PD18).
Instale um resistor de 1/4 W e 22 K da conexão de aterramento do 4º pino da esquerda na conexão inferior até a aba do 3º resistor variável.
Ajuste a tensão para 13,5 V em vez de 13,8 V, pois às vezes ela desarma por sobretensão na inicialização.
Modificação de 13,5 V (versão PL18).
Remova e faça uma ponte com um resistor de 100 ohms.
Ajuste o resistor variável para fornecer 13,5 V em vez de 13,8 V, pois às vezes ele desarma por sobretensão na inicialização.
Para não ocorrer desarmes por sobretensão, instale este resistor de 6,8k conforme mostrado na figura abaixo:
Olá bem vindo, aqui você conhecerá um pouco mais sobre nosso dia a dia, regularmente serão postados artigos, fotos, reportagens, sobre rádio comunicação, independente da faixa (HF, VHF, UHF), o intuito é compartilhar informações, desenvolver soluções e criar contatos profissionais.
Alguns podem questionar, sobre o motivo de ter um rádio PX no carro ou em casa, há quem diga que usa para comunicar-se com amigos, monitorar condições do transito e afins. Realmente tudo isso é válido, pois hoje em dia comunicação se tornou algo fundamental nos dias atuais.
Existe uma classe de usuários deste meio de comunicação que utiliza o rádio para se comunicar por longas distâncias muitas das vezes até mesmo fora do país, pra isso, utilizam rádios em conjunto com amplificadores lineares.
HP DPS 460EB / HSTNS-PL14 460W – MODIFICAÇÃO P/ 13,8 V
Após a partida, a fonte de alimentação fornece 12,3 V. Um pouco pouco para equipamentos de radiocomunicação. Com uma pequena modificação, a faixa de ajuste do potenciômetro pode ser significativamente aumentada de 11,8 para um máximo de 12,68 V.
Desparafuse a tampa e decida qual caminho seguir, pois existem duas opções de modificação:
A primeira é a ponte de um resistor SMD de 100 Ohm, o que é fácil de fazer, basta dessoldar o resistor e soldar o jumper em seu lugar.
Faça um jumper no lugar do resistor de 100 ohms
Se 12,7V ainda não for suficiente, a segunda opção é recomendada. Para isso, soldamos um resistor de 5,6 kOhm do potenciômetro de regulação de tensão ao pino 13. Feito isso, ligue o aparelho e, com muito cuidado, ajuste a tensão para os 13,8 V desejados.
Olá bem vindo, aqui você conhecerá um pouco mais sobre nosso dia a dia, regularmente serão postados artigos, fotos, reportagens, sobre rádio comunicação, independente da faixa (HF, VHF, UHF), o intuito é compartilhar informações, desenvolver soluções e criar contatos profissionais.
Alguns podem questionar, sobre o motivo de ter um rádio PX no carro ou em casa, há quem diga que usa para comunicar-se com amigos, monitorar condições do transito e afins. Realmente tudo isso é válido, pois hoje em dia comunicação se tornou algo fundamental nos dias atuais.
Existe uma classe de usuários deste meio de comunicação que utiliza o rádio para se comunicar por longas distâncias muitas das vezes até mesmo fora do país, pra isso, utilizam rádios em conjunto com amplificadores lineares.
HP 441830-001 / 1200 FB 1200W - MODIFICAÇÃO PARA 13.8V
Olá amigos!! Neste artigo veremos o diagrama de modificação da fonte de alimentação da marca HP, este modelo é usado em servidores de computadores.
Esta fonte é bem potente possui originalmente uma tensão de saída de 12.3V com uma corrente de 100A
Um ponto importante é que, quando se modifica a fonte para 13.8v, considerando que a potência da fonte é 1200w, teremos que respeitar o limite de corrente de 86 amperes. Para chegarmos neste resultado temos a seguinte formula:
Dividimos a potência pela tensão desejada, então temos: 1200/13.8 = 86,95 amperes
Abaixo temos o diagrama da modificação:
Na sequência temos o vídeo passo a passo da modificação:
Se inscreva em nosso canal no YouTube: https://www.youtube.com/c/Licotelecom
